A 3D nyomtatás működési elve — FDM és MSLA érthetően

A 3D nyomtatás — szakszóval additív gyártás — ma már messze túllépett a prototípuskészítés szerepén: egyre több vállalat használja funkcionális alkatrészek, gyártósori segédeszközök, egyedi készülékek és kis szériás termékek előállítására. Sokan azonban még mindig csak annyit tudnak róla, hogy “a gép rétegről rétegre építi fel a tárgyat” — a valóság ennél összetettebb, és pont ez teszi lehetővé olyan geometriák legyártását, amelyek hagyományos forgácsolással vagy fröccsöntéssel rendkívül drágák vagy egyenesen lehetetlenek lennének.

Ebben a cikkben lépésről lépésre bemutatjuk, hogyan jut el egy alkatrész a digitális modelltől a kész, kézzelfogható darabig, és összehasonlítjuk a két legelterjedtebb ipari technológiát: az FDM-et és az MSLA-t.

Mi az a 3D nyomtatás?

A 3D nyomtatás olyan gyártási eljárás, amelyben az alkatrész nem anyageltávolítással, hanem anyag rétegről rétegre történő felépítésével készül. Míg a hagyományos forgácsolás — például CNC-marás vagy esztergálás — egy nagyobb alapanyagtömbből távolítja el a felesleget, az additív gyártás kizárólag ott használ fel anyagot, ahol arra ténylegesen szükség van.

Ennek több gyakorlati előnye is van:

• kevesebb alapanyag-veszteség
• összetett geometriák gyártása szerszám nélkül
• gyors prototípuskészítés
• gazdaságos kis szériák
• kifutott vagy egyedi alkatrészek gyors reprodukálása

Ezért terjedt el az autóiparban, gépgyártásban, elektronikai iparban, orvostechnikában és robotikában egyaránt.

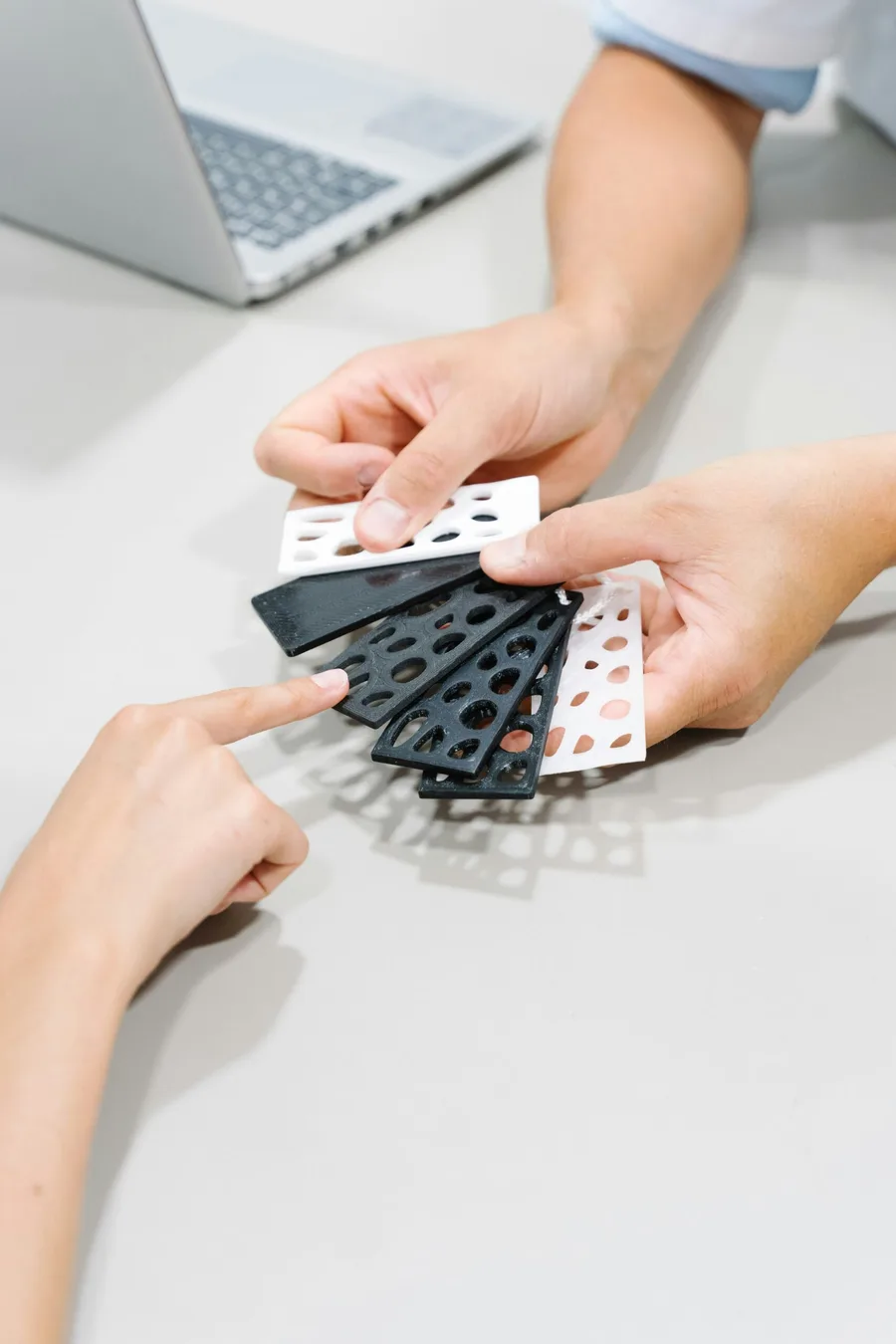

A digitális modelltől a kész alkatrészig

Minden 3D nyomtatás egy digitális modellel kezdődik. Ez elkészülhet CAD tervezéssel, egy meglévő modell módosításával, vagy — ha nincs hozzá dokumentáció — 3D szkenneléssel és visszamodellezéssel egy már létező alkatrész alapján. Ez utóbbi különösen hasznos régi gépek pótalkatrészeinél, már nem beszerezhető komponenseknél és javítási projekteknél: a szkennelt pontfelhőből vagy hálómodellből pontos, később szabadon módosítható CAD-modell készül. Pontosan ezzel a módszerrel gyártottuk újra egy VW Golf 2 kifutott gázkarját is, amikor az eredeti alkatrészhez semmilyen tervdokumentáció nem állt rendelkezésre.

A leggyakoribb fájlformátumok az STL, STEP, OBJ és 3MF — a STEP a parametrikus geometriát tárolja, az STL pedig háromszöghálóként írja le a felületet, amelyet a nyomtatók közvetlenül fel tudnak dolgozni.

A nyomtatók nem képesek közvetlenül CAD-modelleket értelmezni — ehhez egy úgynevezett szeletelő (slicer) szoftverre van szükség. Ez bontja rétegekre a modellt, számítja ki a nyomtatási útvonalat, generálja a támaszokat, és határozza meg a kitöltési mintát, a sebességet, a hőmérsékletet és a rétegvastagságot. Az eredmény egy gépi utasítássor (G-code) — egy részletes “recept”, amely pontosan megmondja a gépnek, mikor, hová és mennyi anyagot helyezzen el.

A tényleges gyártás során a nyomtató ezt a receptet hajtja végre: elkészíti az első réteget, erre építi a másodikat, majd sorban az összeset — az alkatrész alulról felfelé épül fel. Ez a működési elv minden additív technológiánál közös, az alkalmazott alapanyag és annak megszilárdítási módja viszont eltérő. A két legelterjedtebb ipari eljárás az FDM és az MSLA.

FDM — olvasztott szálas nyomtatás

Az FDM (Fused Deposition Modeling) jelenleg a világ legelterjedtebb 3D nyomtatási technológiája: a gép egy műanyag szálat (filamentet) vezet egy felfűtött fúvókába, ahol az megolvad, majd a fúvóka a számított útvonalon haladva lerakja az anyagot, amely gyorsan megszilárdul — erre épül rá a következő réteg.

Az egyik legnagyobb előnye a rendkívül széles alapanyag-választék: PLA, PETG, ABS, ASA, nylon (PA), PC, TPU, valamint szén- és üvegszál-erősítésű kompozitok. A megfelelő anyag mindig az alkalmazástól függ — kültéri alkatrészhez inkább ASA, mechanikai igénybevételhez nylon, magas merevséghez karbonkompozit, általános prototípushoz pedig PETG vagy PLA lehet ideális.

Az FDM különösen jól bevált funkcionális prototípusokhoz, gépalkatrészekhez, gyártósori segédeszközökhöz, szerelősablonokhoz, befogókhoz és kis szériás vagy egyedi alkatrészgyártáshoz — ipari környezetben gyakran hetekkel rövidíti le a fejlesztési ciklust.

MSLA — fotopolimer gyantás nyomtatás

Az MSLA (Masked Stereolithography) egészen más elven működik: nem olvadt műanyagból, hanem folyékony fotopolimer gyantából épül fel az alkatrész. A gyanta fölött egy LCD-kijelző maszkként működik, az UV-fény kizárólag az aktuális réteg megfelelő részeit világítja meg, ahol a gyanta azonnal megszilárdul — majd a platform egy rétegvastagsággal feljebb mozdul, és a folyamat ismétlődik.

Az eredmény rendkívül sima felület, nagyon finom részletek és kiváló méretpontosság — ezért gyakran választják dizájnmodellekhez, öntészeti mintákhoz, fogászati és orvostechnikai alkalmazásokhoz, makettekhez és látványelemekhez.

Melyiket érdemes választani?

Erre nincs univerzális válasz — a megfelelő technológia mindig az alkatrész feladatától függ.

Szempont	FDM	MSLA
Mechanikai szilárdság	★★★★★	★★★☆☆
Felületminőség	★★★☆☆	★★★★★
Részletgazdagság	★★★☆☆	★★★★★
Nagy alkatrészek	★★★★★	★★☆☆☆
Funkcionális használat	★★★★★	★★★☆☆
Esztétikai modellek	★★★☆☆	★★★★★

Az FDM ajánlott, ha terhelhető, funkcionális alkatrész készül, fontos a költséghatékonyság, vagy nagyobb méretre van szükség. Az MSLA ajánlott, ha apró részletek, látványos felület vagy nagyon precíz geometria a cél. Sok projektben a kettő kombinációja adja a legjobb eredményt: az első funkcionális prototípus FDM technológiával készül, az ergonómiai vagy marketingmodell MSLA nyomtatással, majd a sorozatgyártás előtt mindkét változat tesztelhető — ez gyorsabb fejlesztést, alacsonyabb költséget és kevesebb kockázatot jelent.

Összegzés

A 3D nyomtatás ma már nem csupán innovatív technológia, hanem kiforrott ipari gyártási megoldás — a digitális modelltől a szeletelésen át a kész alkatrészig minden lépés precíz tervezést és megfelelő technológiai döntéseket igényel. Egy rosszul megválasztott alapanyag vagy eljárás jelentősen csökkentheti az alkatrész élettartamát, míg egy megfelelő mérnöki döntés hosszú távon megbízható és gazdaságos megoldást eredményez — ezért érdemes minden projektet mérnöki konzultációval kezdeni. A pontos árazást és a kínált anyagválasztékot 3D nyomtatási szolgáltatásunk oldalán tekintheti át, kifutott vagy egyedi alkatrészek visszamodellezéséhez pedig alkatrészgyártási oldalunkon talál további információt.
