Tool Changer, IDEX vagy AMS? Melyik 3D nyomtatási technológia a legjobb ipari felhasználásra?

Az ipari 3D nyomtatás fejlődésével ma már számos többanyagos és automatizált megoldás áll rendelkezésre — a gyártók gyakran találkoznak olyan fogalmakkal, mint a Tool Changer, az IDEX vagy az AMS. Ezek közül azonban nem létezik univerzálisan legjobb megoldás: a megfelelő rendszer kiválasztása mindig az alkalmazási területtől, a gyártási volumentől és az üzleti céloktól függ.

Sok marketinganyag elsősorban a látványos többszínű nyomtatást emeli ki, pedig ipari alkatrészgyártás során ez jellemzően másodlagos szempont — a valódi értéket a megbízhatóság, a gyártásbiztonság, az automatizálhatóság és a minőség jelenti. Saját gyártási környezetünkben végül az IDEX és az AMS rendszerek mellett tettük le a voksunkat, nem is a legtöbbet reklámozott okok miatt. Az alábbiakban bemutatjuk, miért.

Miért nem a többszínű nyomtatás a legfontosabb ipari szempont?

Amikor valaki először találkozik egy IDEX vagy AMS rendszerrel, szinte minden reklámvideó látványos, többszínű figurákat vagy dekorációs tárgyakat mutat be. Az ipari környezet azonban teljesen más: egy gépipari, autóipari vagy elektronikai alkatrészgyártás során a végtermék szinte mindig egyetlen műszaki anyagból készül, és a cél nem a látvány, hanem a pontos mérettartás, a megfelelő mechanikai tulajdonság, a kiszámítható gyártási idő, az alacsony selejtarány és a minél kevesebb emberi beavatkozás.

Ezért számunkra sokkal fontosabbak azok a funkciók, amelyek valóban növelik a termelékenységet — ahogy azt az FDM és MSLA technológia működéséről szóló cikkünkben is részletesen bemutatjuk, az FDM ma is a legelterjedtebb ipari eljárás, éppen a sokoldalúsága miatt.

Mi az IDEX rendszer, és miért több mint egy dupla extruderes nyomtató?

Az IDEX (Independent Dual Extruder) olyan kialakítást jelent, ahol a két nyomtatófej egymástól teljesen függetlenül mozog. Első ránézésre csak egy dupla extruderes nyomtatónak tűnik, valójában azonban jóval többet kínál: két különböző anyag vagy szín egyidejű használatát, vízoldható support alkalmazását, valamint két különleges üzemmódot, a Copy és a Mirror módot. Ipari alkalmazásban ezek közül messze nem a kétszínű nyomtatás a legfontosabb.

A legnagyobb előny: professzionális support anyagok

A bonyolult geometriájú alkatrészek egyik legnagyobb problémája a támaszték. Normál esetben ugyanabból az anyagból készül, mint maga az alkatrész, ezért nehezen távolítható el, nyomot hagyhat a felületen, sérülhet tőle az alkatrész, és hosszú utómunkát igényel. Az IDEX ezt teljesen új szintre emeli.

Vízben oldható support. Az egyik extruder PVA vagy BVOH support anyaggal nyomtat — a kész alkatrészt elég vízbe helyezni, ahol a támaszték magától feloldódik. Ennek eredménye kiváló felületi minőség, minimális utómunka, bonyolult belső geometriák gyárthatósága és sérülésmentes support-eltávolítás. Ez különösen hasznos folyadékcsatornáknál, zárt szerkezeteknél, komplex gépészeti alkatrészeknél és laboratóriumi eszközöknél.

PLA–PETG support kombináció. Nem minden esetben szükséges drága vízoldható support — az egyik legismertebb ipari trükk a PLA alkatrész PETG supporttal, vagy fordítva. Mivel a két anyag csak korlátozottan tapad egymáshoz, a támaszték könnyedén eltávolítható, miközben a kritikus felületek is sokkal szebbek maradnak, jelentősen csökkentve az utómunkára fordított időt.

Copy és Mirror mód: dupla kapacitás, tükrözött alkatrészek

Az IDEX egyik legkevésbé ismert, mégis rendkívül hasznos funkciója a Copy Mode: ebben az üzemmódban a két extruder egyszerre, ugyanazon G-code alapján ugyanazt az alkatrészt nyomtatja, így egyetlen nyomtatási ciklus alatt két azonos termék készül el. Ha például egy alkatrész elkészítése 8 órát vesz igénybe, Copy Mode-dal ugyanennyi idő alatt két darab lesz kész — kis- és közepes szériás gyártásnál ez jelentős kapacitásnövekedést jelent, hasonlóan ahhoz, ahogyan a nyomtatási sebességet is a teljes rendszer határozza meg, nem egyetlen paraméter.

Mirror módban az egyik extruder az eredeti modellt, a másik annak tükrözött változatát nyomtatja — ez kifejezetten hasznos a balos-jobbos változatban készülő termékeknél, például burkolatoknál, szerelőkonzoloknál, gépváz elemeknél vagy robotalkatrészeknél. Ezzel nemcsak idő takarítható meg, hanem a gyártás szervezése is egyszerűbbé válik.

Mi az AMS rendszer, és miért nem csak a többszínű nyomtatásról szól?

Az AMS (Automatic Material System) elsősorban automatikus filamentkezelő rendszer, amelyet a legtöbben kizárólag többszínű nyomtatásra használnak. Ipari felhasználás során azonban számunkra egészen más funkciók bizonyultak a legértékesebbnek.

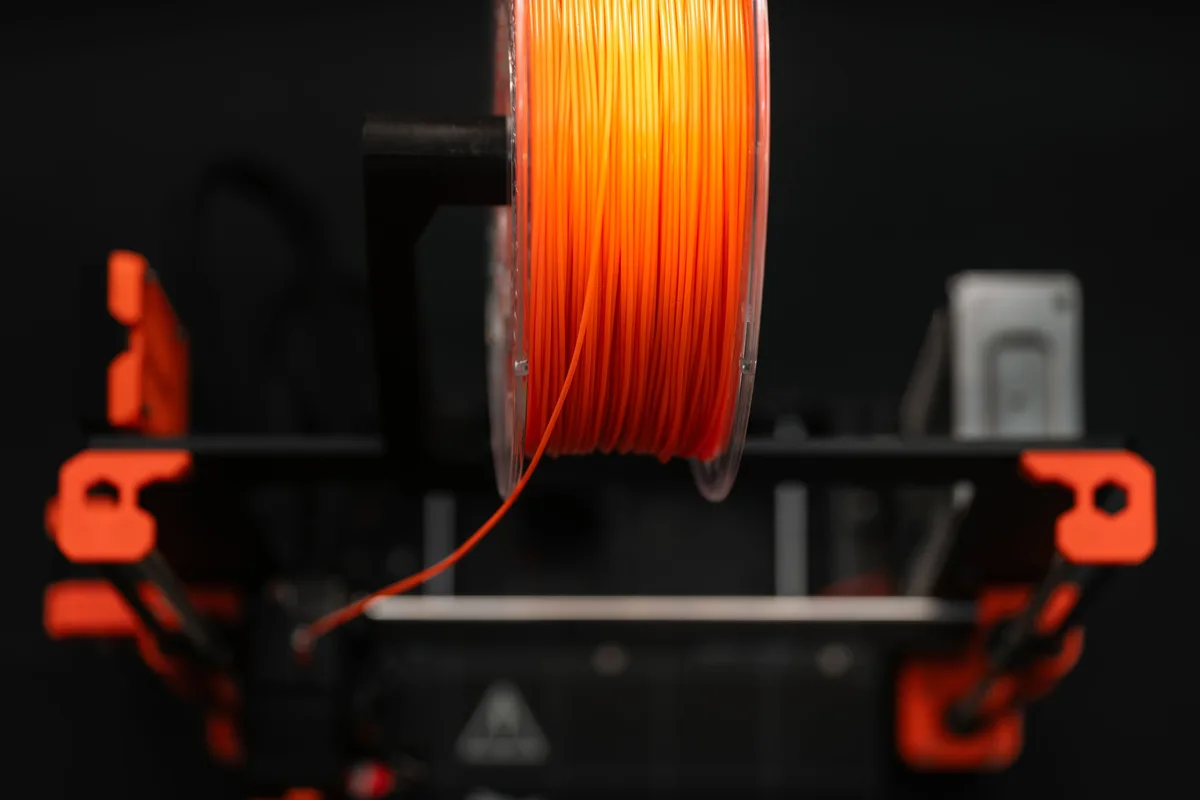

A legfontosabb az automatikus tartalék filament használata: ha egy tekercs kifogy, a rendszer érzékeli a filament végét, betölti az előre kijelölt tartalék tekercset, és néhány másodperces szünet után folytatja a nyomtatást. Elsőre apróságnak tűnhet, valójában azonban jelentősen növeli a gyártás biztonságát.

Ehhez szorosan kapcsolódik a maximális tekercskihasználás. Hagyományos nyomtatóknál gyakori, hogy egy-egy tekercsen 80–200 gramm anyag marad, amit sok esetben félreteszünk, mert nem biztos, hogy elég lesz a következő munkához. Az AMS-szel ezek az “utolsó méterek” is felhasználhatók: amikor az egyik tekercs kifogy, a rendszer automatikusan áttér a következőre, így kevesebb hulladék keletkezik, kisebb készlet szükséges, és csökken az anyagveszteség.

Egy 20–40 órás nyomtatás során korábban mindig fennállt a veszélye, hogy a filament éjszaka fogy ki, és a teljes munka selejtté válik — az AMS ezt a kockázatot gyakorlatilag megszünteti, ami különösen fontos, amikor egyszerre több gép dolgozik egy nyomtatófarmon.

Mikor jobb választás a Tool Changer — és mi a rejtett kihívása?

A Tool Changer rendszerek kétségtelenül rendkívül fejlett technológiát képviselnek: lehetővé teszik különböző fúvókaátmérők, anyagok és speciális extruderek automatikus cseréjét, ami bizonyos alkalmazásokban óriási előnyt jelenthet. Van azonban egy műszaki kihívás, amelyről ritkábban esik szó.

Az FDM nyomtatás sikerének egyik alapfeltétele a tökéletes első réteg — ha ez nem megfelelő, romlik a méretpontosság, vetemedés alakulhat ki, leválhat az alkatrész, sőt az egész nyomtatás is meghiúsulhat. Ezt számos tényező befolyásolja: a tárgyasztal síkpontossága — amely melegítés közben kitágul és deformálódhat, és minél nagyobb az asztal, annál nehezebb tökéletesen sík felületet biztosítani —, valamint a mérőrendszer pontossága, amellyel a modern nyomtatók közvetlenül a fúvókával mérik fel a tárgyasztalt.

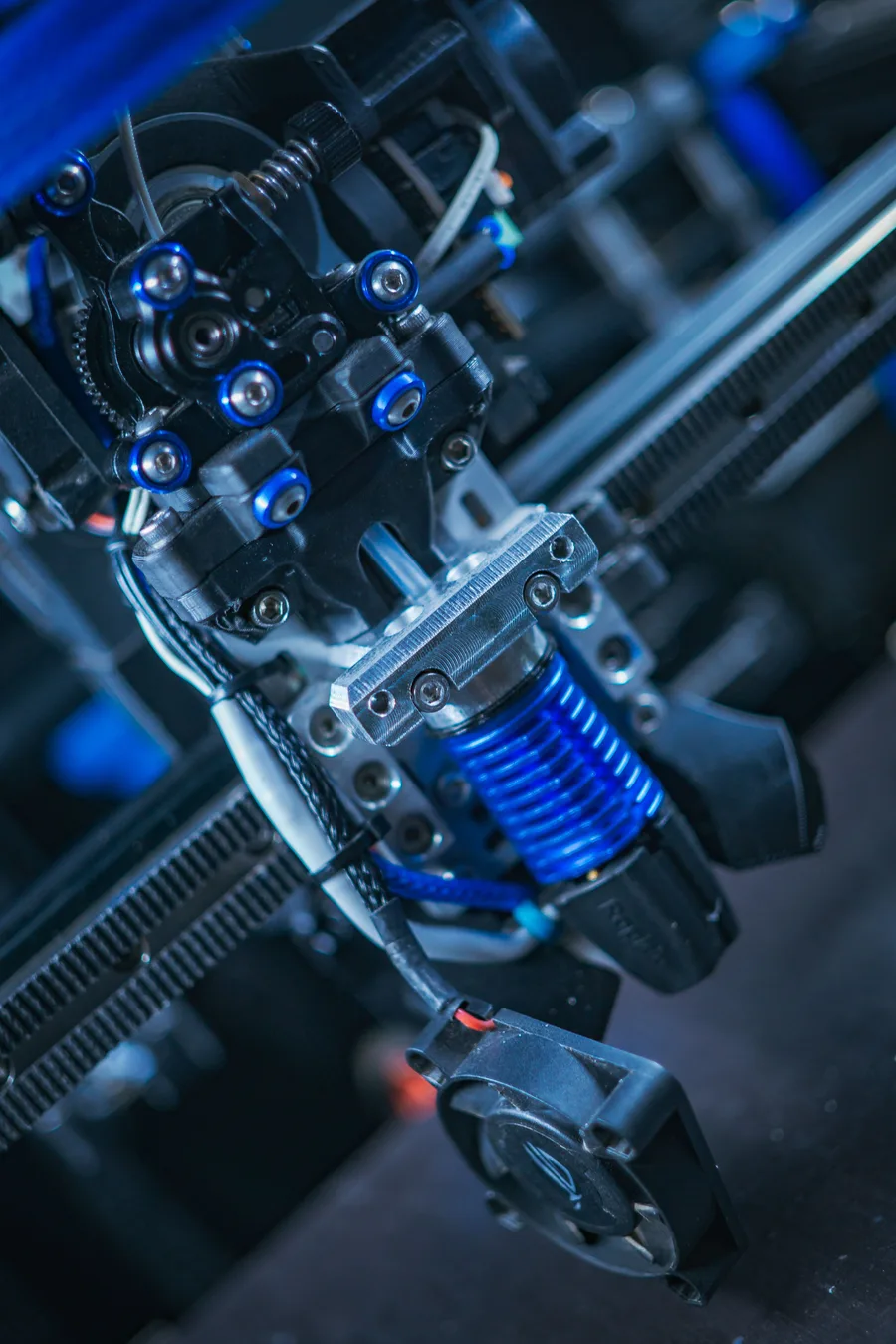

Tool Changer esetén több különálló nyomtatófej kerül mechanikusan fel- és leszerelésre — bármennyire precíz a mechanika, mindig jelen vannak szerelési tűrések, pozícióeltérések és mechanikai kopások, ezért az egyes szerszámok fúvókájának tényleges magassága minimálisan eltérhet egymástól. Ehhez jön még, hogy a szénszálas, üvegszálas vagy más abrazív anyaggal dolgozó fúvókák gyorsabban kopnak, ami idővel megváltoztatja a tényleges Z-pozíciót — ezért minden szerszámnál külön szükséges ellenőrizni a tárgyasztalhoz viszonyított pozíciót. Ez természetesen megoldható, de növeli a rendszer komplexitását, a kalibrációs időt és a hibalehetőségek számát.

Ezzel együtt fontos leszögezni: ez nem a Tool Changer kritikája. Ha egy projekt rendszeresen igényel eltérő fúvókaátmérőket, speciális extrudereket vagy különleges anyagkombinációkat, egy Tool Changer rendszer jelentős előnyt biztosíthat. Saját gyártási profilunkban azonban a nagy megbízhatóság, az automatizált sorozatgyártás és a kiszámítható működés a hangsúlyos, ehhez pedig az IDEX és az AMS bizonyult optimális választásnak.

Hogyan illeszkedik mindez a teljes mérnöki szolgáltatásba?

Egy sikeres ipari projekt nem kizárólag a nyomtatóról szól — a hatékony megvalósítás sok esetben már a digitális modell előállításával kezdődik. Szolgáltatásaink között megtalálható a 3D szkennelés és a visszamodellezés is, ahogy azt egy kifutott VW Golf 2 gázkar újragyártásánál is bemutattuk, így meglévő alkatrészek digitalizálásától az optimalizált FDM gyártásig teljes körű megoldást tudunk biztosítani.

Összegzés

A Tool Changer, az IDEX és az AMS mind rendkívül fejlett technológiát képvisel, de egyik sem univerzálisan “a legjobb” — a megfelelő választás mindig az alkalmazástól, a gyártási volumentől és az üzembiztonsági elvárásoktól függ. Saját gyártási környezetünkben az IDEX professzionális support-lehetőségei, a Copy és Mirror mód kapacitásnövelése, valamint az AMS automatikus filamentváltása és tekercskihasználása bizonyult a legértékesebbnek — nem a marketingben hangsúlyozott többszínű nyomtatás.

Ipari 3D nyomtatásnál ezért érdemes a látványos funkciók helyett a megbízhatóságra, a gyártásbiztonságra és az automatizálhatóságra kérdezni rá egy szolgáltatónál. Ha olyan partnerre van szüksége, aki mérnöki szemlélettel választja ki az adott feladathoz legmegfelelőbb technológiát, kérjen ajánlatot alkatrészgyártási szolgáltatásunkra — legyen szó egyedi alkatrészgyártásról, funkcionális prototípusokról vagy kis szériás gyártásról.
