3D nyomtatási sebesség a gyakorlatban — mit jelent valójában a 600 mm/s?

A modern FDM 3D nyomtatók marketinganyagaiban egyre gyakrabban találkozhatunk olyan ígéretekkel, mint az 500–600 mm/s nyomtatási sebesség. Első ránézésre lenyűgöző szám — de vajon a gyakorlatban is ennyivel gyorsabb egy ilyen gép, vagy csak egy jól hangzó marketingérték?

A rövid válasz: van, amikor számít, de a valós nyomtatási időt egészen más tényezők határozzák meg. Ebben a cikkben bemutatjuk, milyen műszaki paraméterek szabják meg egy 3D nyomtatás tényleges sebességét, és mire érdemes figyelni, ha ipari alkatrészgyártás céljából választunk technológiát vagy szolgáltatót.

Miért félrevezető önmagában a maximális sebesség?

A legtöbb gyártó a nyomtató elméleti maximális mozgási sebességét kommunikálja — ez azonban csak egy felső határérték, amelyet kizárólag nagyon hosszú, egyenes mozgások során közelít meg a gép. A legtöbb ipari alkatrész viszont furatokat, lekerekítéseket, bordákat, kis részleteket és meredek szögeket tartalmaz, ahol a nyomtatófej szinte folyamatosan gyorsít és lassít. Ezért a tényleges átlagsebesség sok esetben csupán töredéke annak, amit a specifikációban olvasunk.

A gyorsulás: az első korlát

A nyomtatófej nem tud egyik pillanatról a másikra 600 mm/s sebességre felgyorsulni — minden mozgás során a gép gyorsít, eléri a csúcssebességet, majd lassít a következő irányváltás előtt. Ha egy mozgás túl rövid, egyszerűen nincs elegendő út ahhoz, hogy a gép elérje a maximális sebességet. Ez különösen igaz kis méretű alkatrészekre, bonyolult geometriákra és vékony falakra.

A maximális gyorsulás gyakorlatilag a nyomtató mechanikai kialakításának eredménye: a nyomtatófej tömege, a hajtáslánc és a szíjak merevsége, a lineáris vezetékek, a motorok teljesítménye és a gépváz merevsége mind szerepet játszanak. Minél könnyebb a mozgó tömeg, annál nagyobb gyorsulás érhető el — ez az oka annak, hogy a modern CoreXY rendszerek jelentősen gyorsabbak lehetnek, mint a hagyományos kartéziánus gépek.

Egy egyszerű példa: ha egy nyomtató 600 mm/s maximális sebességre és 20 000 mm/s² gyorsulásra képes, egy 10 mm hosszú egyenes szakaszon fizikailag lehetetlen elérni ezt a sebességet — mire a fej felgyorsulna, már lassítania is kell. A valós átlagsebesség ilyenkor akár 100–200 mm/s körül maradhat, ezért bonyolult geometriák esetén két azonos névleges sebességű nyomtató között is jelentős különbség lehet.

A volumetrikus anyagáramlás: a második korlát

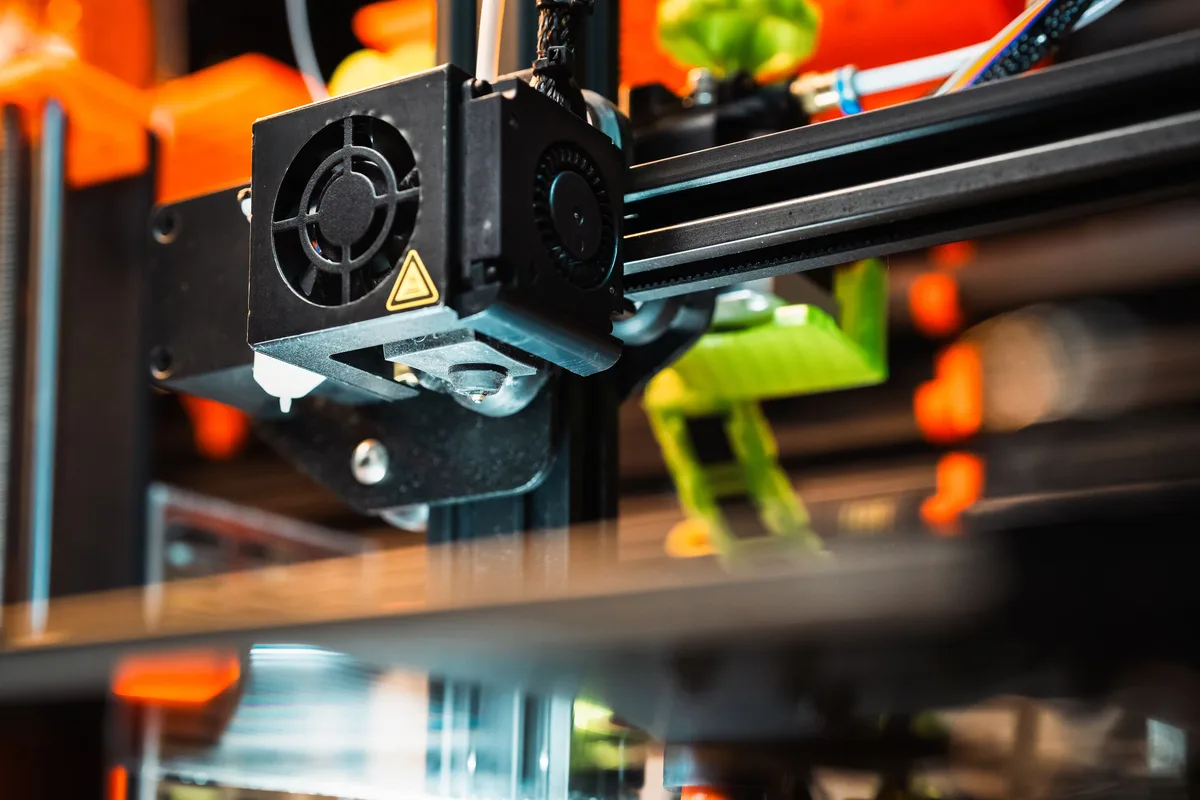

Tegyük fel, hogy a nyomtató mechanikailag képes lenne 600 mm/s sebességre — a következő kérdés, hogy képes-e elegendő műanyagot megolvasztani és kipréselni. Ezt a paramétert Maximum Volumetric Flow-nak, vagyis maximális térfogati anyagáramlásnak hívják, jellemzően mm³/s mértékegységben megadva — az egyik legfontosabb mutató az ipari FDM technológiában.

A volumetrikus átfolyást számos tényező befolyásolja: a hotend kialakítása, az olvasztózóna hossza, a fűtőteljesítmény, az extruder ereje, a filament típusa, a fúvóka mérete és a nyomtatási hőmérséklet. Hiába mozog gyorsan a fej, ha a hotend egyszerűen nem tud elegendő anyagot megolvasztani — ilyenkor a szeletelőprogram automatikusan csökkenti a sebességet.

A professzionális alkatrészgyártás során ezért különösen fontos a megfelelő hotend kiválasztása. Mi is használunk olyan nagy teljesítményű rendszereket, mint például a Phaetus Rapido 2 UHF, amelyet kifejezetten magas volumetrikus átfolyásra terveztek — nagyobb anyagáramot, stabilabb extrudálást, rövidebb nyomtatási időt és jobb rétegegyenletességet biztosítva nagy sebességnél. Ez azonban önmagában még mindig nem garantálja a 600 mm/s tényleges kihasználását.

Sokan úgy gondolják, elegendő egy nagyobb átmérőjű fúvókát felszerelni — a valóság ennél összetettebb. Egy 0,6 vagy 0,8 mm-es fúvóka valóban lényegesen több anyagot enged át, ez azonban nem feltétlenül növeli arányosan a fej mozgási sebességét. Viszont jelentősen csökkentheti a teljes nyomtatási időt, mert vastagabb rétegek és szélesebb extrudálási vonalak használhatók, kevesebb pályát kell nyomtatni. Ezért ipari prototípusoknál vagy nagy méretű funkcionális alkatrészeknél sok esetben célszerűbb nagyobb fúvókát alkalmazni, mint kizárólag a sebesség növelésére törekedni.

A hűtés: a harmadik korlát

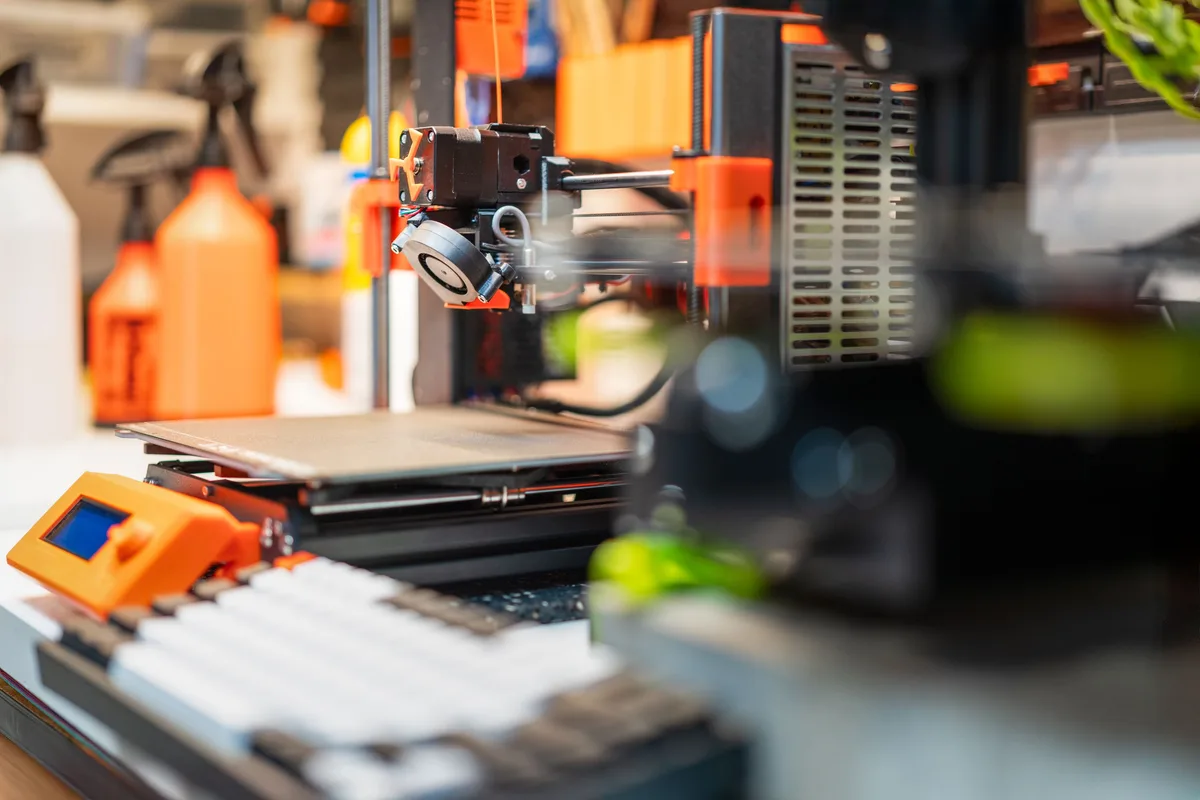

Még ha elegendő is a gyorsulás, megfelelő a hotend, és elég az anyagáramlás, marad egy kritikus tényező: a réteghűtés. A frissen extrudált műanyagnak megfelelő idő alatt kell megszilárdulnia — ha ez nem történik meg, a falak eldeformálódhatnak, romlik a méretpontosság, lekerekednek az élek, felületi hibák jelenhetnek meg, és csökkenhet a rétegek közötti tapadás.

Ez különösen fontos kis alkatrészeknél: a nyomtatófej nagyon rövid időn belül tér vissza ugyanarra a pontra, és ha az előző réteg még nem hűlt vissza megfelelően, az új réteg deformálhatja azt. Ezért a szeletelőprogram ilyenkor automatikusan lassít — hiába képes a gép 600 mm/s sebességre, a nyomtatás akár 50–100 mm/s körül is történhet.

Az anyag is számít

Nem minden filament alkalmas ugyanarra a sebességre. A PLA általában magasabb sebességet enged meg, a PETG már érzékenyebb a hűtésre, ASA esetében a túl intenzív hűtés vetemedést okozhat, műszaki műanyagoknál pedig gyakran tudatos kompromisszumot kell kötni a sebesség és a mechanikai tulajdonságok között. Ezért ipari gyártás során mindig az adott alapanyaghoz optimalizált nyomtatási paramétereket kell alkalmazni.

Mikor számít valóban a 600 mm/s — és mikor nem?

Vannak esetek, amikor a nagy sebesség valóban jelentős előnyt jelent: nagy méretű burkolatok, egyszerű dobozszerkezetek, prototípus házak, alacsony részletességű modellek, hosszú egyenes falakat tartalmazó alkatrészek. Ilyenkor a nyomtató hosszabb ideig tud magas sebességen mozogni, így a modern mechanika valóban kihasználható.

A legtöbb ipari alkatrész azonban ennél jóval összetettebb — gépészeti alkatrészek, szerelősablonok, befogók, rögzítőelemek, fogaskerekek, műszerházak, egyedi gyártósori elemek. Ezeknél jellemzően sok az irányváltás, a furat és a kis geometriai részlet, ezért itt sokkal fontosabb a megfelelő gyorsulás, az optimális hotend, a nagy volumetrikus átfolyás, a stabil hűtés és a pontos kalibráció, mint önmagában a csúcssebesség.

Az ipari 3D nyomtatásban a teljes rendszer számít

Az igazán gyors gyártás nem egyetlen marketingadat eredménye — a rövid átfutási idő mögött egy jól optimalizált rendszer áll: megfelelő gépválasztás, optimalizált szeletelési beállítások, nagy átfolyású hotend, megfelelő fúvóka, anyagspecifikus profilok, stabil mechanika, jól méretezett hűtés és tapasztalat az adott alkalmazásban. Ez különösen fontos akkor, amikor nem egyetlen prototípus, hanem sorozatban készülő funkcionális alkatrészekről van szó — ahogy azt a FDM és MSLA technológia működéséről szóló cikkünkben is bemutatjuk.

Egy tapasztalt szolgáltató nem csupán “gyors gépekkel” dolgozik, hanem a teljes gyártási folyamatot optimalizálja. Szükség esetén ezt kiegészítheti 3D szkenneléssel és visszamodellezéssel, valamint egyedi alkatrészgyártással, így a teljes fejlesztési és gyártási lánc egy kézben kezelhető.

Összegzés

A 600 mm/s önmagában nem garantálja a gyorsabb 3D nyomtatást — ez csupán egy elméleti maximális mozgási sebesség, amelyet a valós gyártás során számos tényező korlátoz: a nyomtató gyorsulása, a maximális volumetrikus anyagáramlás, a megfelelő réteghűtés, a geometria összetettsége, valamint az alkalmazott alapanyag és a nyomtatási profil.

Az ipari FDM technológia valódi ereje nem a marketingben szereplő csúcsértékekben rejlik, hanem egy jól összehangolt rendszerben, ahol a mechanika, az anyagáramlás, a hűtés és a tapasztalat együtt biztosítja a gyors, megbízható és reprodukálható alkatrészgyártást.

Ha olyan partnerre van szüksége, aki nem csupán nagy sebességű nyomtatókkal dolgozik, hanem a teljes gyártási folyamatot optimalizálja, kérjen ajánlatot alkatrészgyártási szolgáltatásunkra — legyen szó egyedi alkatrészgyártásról, funkcionális prototípusokról, kis szériás gyártásról vagy akár MSLA technológiával készülő nagy részletességű alkatrészekről.
