VW Golf 2 gázkar újragyártása 3D szkenneléssel és PA12-CF15 nyomtatással

Az autóipar egyik visszatérő kihívása a kifutott vagy már nem beszerezhető alkatrészek pótlása — legyen szó veterán járművekről, egyedi gépekről vagy kis szériás javításokról. Ilyenkor a hagyományos alkatrészgyártás (fröccsöntő szerszám, kisszériás öntés) gyakran túl drága, túl lassú, vagy egyszerűen nem éri meg. A Volkswagen Golf 2 gázkarja tipikus példa: már nem gyártják tömegesen, gyári utánpótlás nincs — a 3D szkennelés, a CAD-visszamodellezés és a 3D nyomtatás kombinációja viszont lehetővé teszi, hogy az eredetiből rövid idő alatt pontos digitális modell, majd funkcionális, tartós és akár az eredetinél is jobb alkatrész készüljön. Ebben a projektben ezt a folyamatot mutatjuk be lépésről lépésre.

1. A gázkar digitalizálása 3D szkenneléssel

A gázkar számos összetett geometriai elemet tartalmaz — ívelt felületeket, változó keresztmetszeteket, furatokat, illeszkedő csatlakozásokat, bowdenvezető hornyot —, amelyeket kézi mérőeszközzel rendkívül időigényes és pontatlan lenne felmérni. Ezért esett a választás 3D szkennelésre: a digitalizálást egy RevoPoint POP 3 infravörös 3D szkennerrel végeztük, ami költséghatékony és gyors megoldást adott a projekthez elvárt pontossággal — nem laboratóriumi precizitás volt a cél, hanem egy olyan nagy felbontású geometriai alap, ami elegendő a későbbi visszamodellezéshez.

• Az alkatrész rögzítése és több irányból történő szkennelése
• A pontfelhő összeillesztése és hálómodell (mesh) létrehozása
• Hibajavítás, majd nagy pontosságú STL-modell előállítása a teljes geometriai információval

2. Visszamodellezés: CAD-tervezés

A szkennelt STL önmagában még nem alkalmas professzionális gyártásra — a visszamodellezés során a szkennelt felület alapján parametrikus CAD-modell készül. Ez nem egyszerű másolás: a tervező újraépíti a teljes geometriát, javítja a kopásból eredő hibákat, optimalizálja a méreteket, és figyelembe veszi a választott gyártási technológiát.

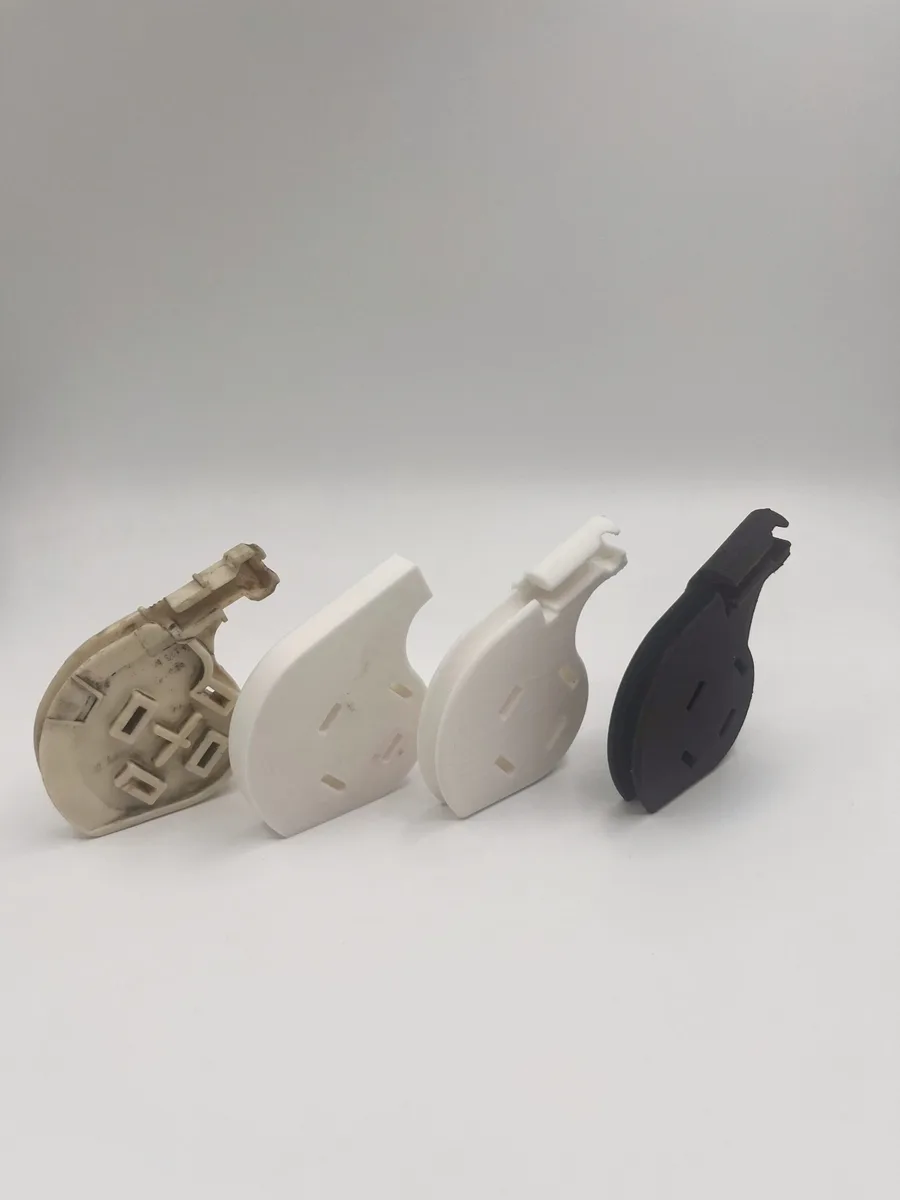

A végleges anyag felhasználása előtt egy első prototípust nyomtattunk Creality Hyper PLA-ból, amellyel a kritikus méreteket — íveket, furatpozíciókat — összevethettük az eredetivel, és a karburátorra is felpróbáltuk az illeszkedés ellenőrzésére. Egy második, részletesebb verzión finomítottuk a bowdenvezető horony kialakítását és a rögzítési pontokat, majd ügyfélvisszajelzés alapján véglegesítettünk. Mivel 3D nyomtatásra terveztünk, a szerkezetet az eredetinél vastagabb kivitelben modelleztük, plusz bordázatot terveztünk a legnagyobb igénybevételű, törésveszélyes vonalakhoz — az alapvető geometriát azonban megtartva, hogy a funkció ne sérüljön.

3. Anyagválasztás és FDM gyártás

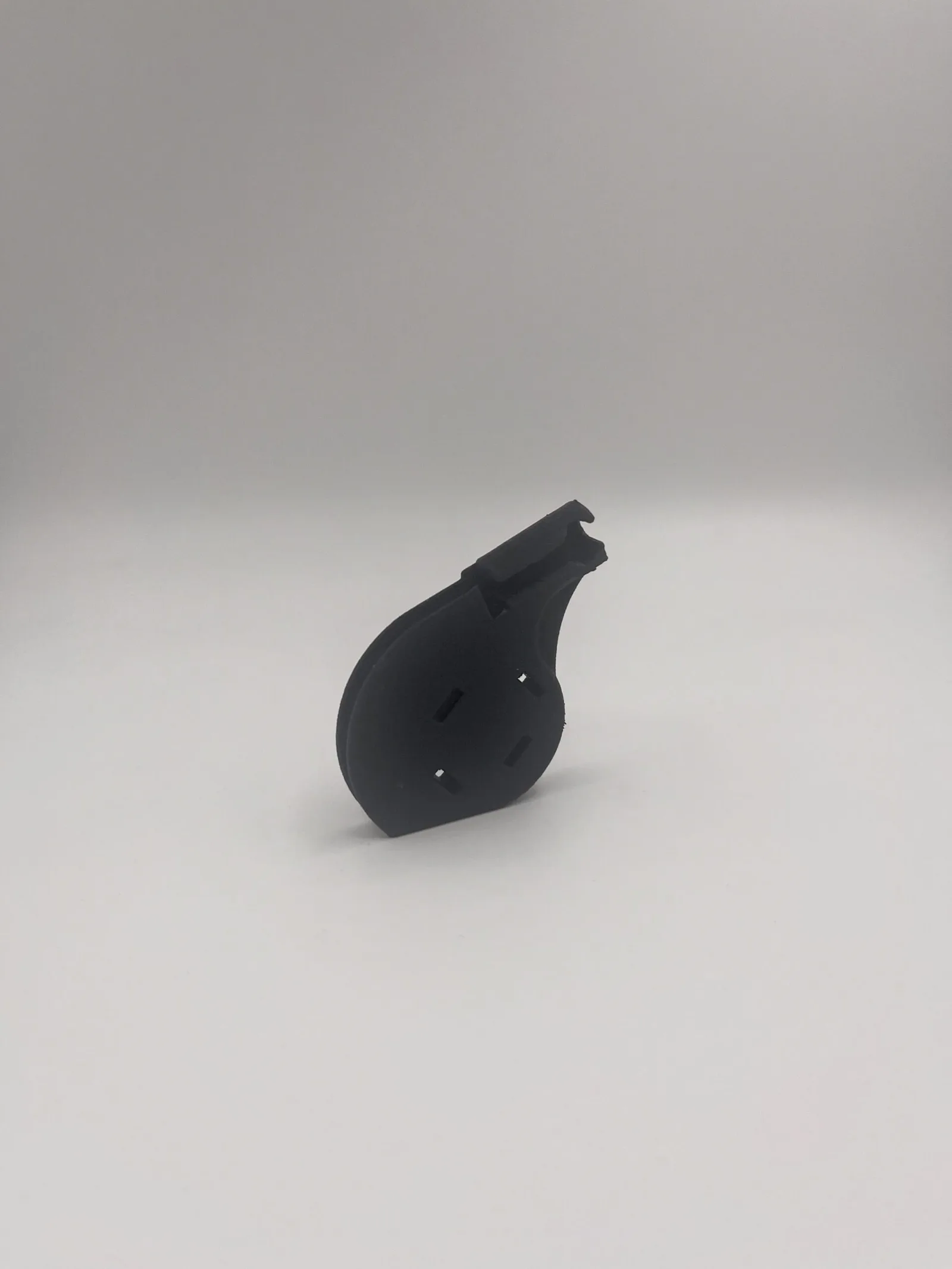

Az ügyfél három fő követelményt támasztott: magas hőállóság, nagy mechanikai szilárdság és vegyszerállóság. A PLA kiváló prototípusanyag, de motortéri alkalmazáshoz nem megfelelő — alacsony a hőállósága, kisebb az ütésállósága, és hosszú távon deformálódhat, ezért kizárólag a méretellenőrzéshez használtuk. A végleges alkatrész Fiberlogy PA12-CF15 szénszálas kompozitból készült, amelyet az autóiparban gyárilag is használnak motortéri alkatrészekhez:

• ~175 °C hőállóság a motortéri környezethez
• Kiváló merevség és mechanikai szilárdság, jó kopásállóság
• Ellenálló motorolajjal, hidraulikaolajjal, zsírokkal és üzemanyagokkal szemben
• Alacsony vetemedés, ami a méretpontosság szempontjából kritikus

A gyártáshoz FDM technológiát választottunk 0,2 mm rétegmagassággal, 0,4 mm fúvókával, 100% kitöltéssel és a mechanikai tulajdonságokat figyelembe vevő, optimalizált nyomtatási orientációval. A támaszanyag eltávolítása és sorjázás után próbabeépítést végeztünk — a szénszálas felület egyedi megjelenést adott, és hatékonyan elrejtette a rétegvonalakat is.

A végeredmény funkcionálisan és esztétikailag is felülmúlta az eredeti darabot.

Mikor érdemes visszamodellezést választani?

A visszamodellezés különösen jó választás, ha az eredeti CAD-fájl már nem áll rendelkezésre, a gyártó megszűnt, az alkatrész kifutott, vagy csak egy sérült mintadarab érhető el — ahogy azt a 3D nyomtatás működési elvét bemutató cikkünkben is részletesen tárgyaljuk. A módszer nem csak autóiparban hasznos: ugyanez a munkafolyamat gyártósori gépalkatrészeknél, robotcellák elemeinél, mezőgazdasági gépeknél vagy laborberendezéseknél is működik — mindenhol, ahol egy meglévő, de dokumentálatlan alkatrészt kell újra gyárthatóvá tenni.

Összegzés

A Volkswagen Golf 2 gázkarának újragyártása jól mutatja, hogyan válhat egy már nem beszerezhető alkatrész ismét teljes értékűen használhatóvá: 3D szkenneléssel digitalizáltuk az eredetit, visszamodellezéssel parametrikus CAD-modellt készítettünk, PLA prototípussal ellenőriztük az illeszkedést, a konstrukciót megerősítettük, végül FDM 3D nyomtatással, PA12-CF15 szénszálas kompozitból elkészítettük a végleges alkatrészt — amely nemcsak kiváltja az eredetit, hanem mechanikai tulajdonságaiban és tartósságában bizonyos szempontból túl is szárnyalja azt. Ha Önnek is régi vagy egyedi alkatrészt kell újragyártania, kérjen ajánlatot ipari 3D szkennelési, tervezési és nyomtatási szolgáltatásainkra — a teljes folyamatot alkatrészgyártási szolgáltatásunk keretében visszük végig.
