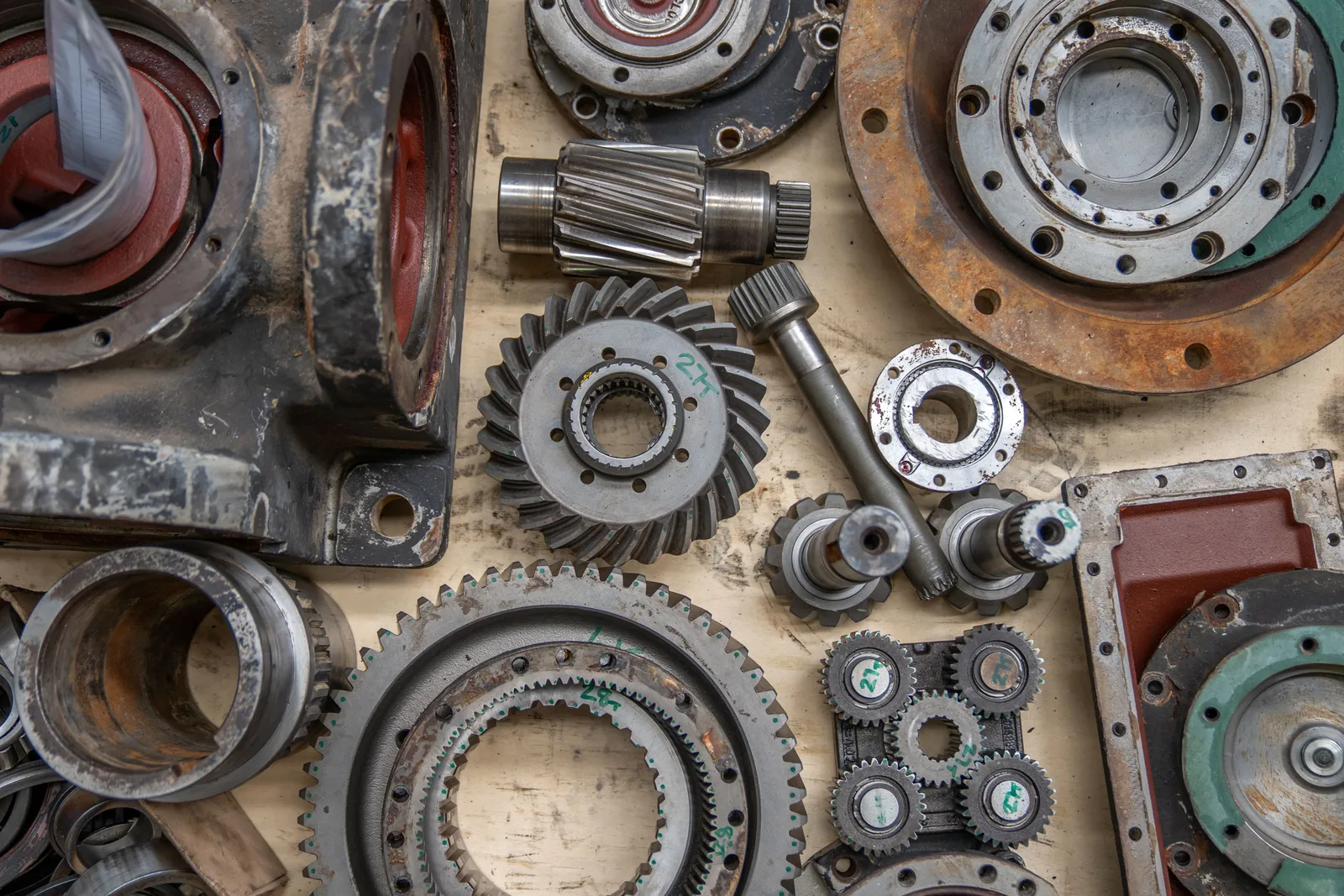

Eltörött egy alkatrész? Valóban szükséges a 3D szkennelés a visszamodellezéshez?

Az ipari karbantartásban, javításban és alkatrészgyártásban gyakran előfordul, hogy egy régi, már nem beszerezhető vagy egyszerűen eltörött alkatrészt kell pótolni. Ilyenkor sokan automatikusan úgy gondolják, hogy a megoldás a 3D szkennelés, hiszen ez tűnik a legmodernebb technológiának — a valóság azonban ennél jóval árnyaltabb.

Mérnöki szemmel nézve a 3D szkennelés nem minden esetben a leggazdaságosabb vagy legjobb megoldás. Számos alkatrész gyorsabban, pontosabban és költséghatékonyabban újramodellezhető hagyományos mérési módszerekkel. Egy professzionális visszamodellezés során mindig azt vizsgáljuk meg elsőként, hogy valóban szükséges-e a szkennelés, vagy elegendő a klasszikus mérnöki felmérés.

A leggyakoribb tévhit: minden alkatrészt szkennelni kell

Az elmúlt években jelentősen nőtt az érdeklődés a 3D szkennelés iránt, ennek köszönhetően sok vállalat úgy gondolja, hogy bármilyen eltört alkatrész pótlásának első lépése egy szkennelés. Valójában a legtöbb megkeresésünk során ez nem indokolt: sok esetben olyan alkatrészek érkeznek hozzánk, amelyek esztergált elemek, lemezalkatrészek, gépészeti távtartók, egyszerű burkolatok, szabványos gépelemek vagy jól definiált mechanikus alkatrészek. Ezek geometriai elemei könnyedén visszamérhetők hagyományos mérőeszközökkel — a teljes szkennelési folyamat ilyenkor csupán felesleges plusz költséget jelentene.

Mikor elegendő a hagyományos mérés?

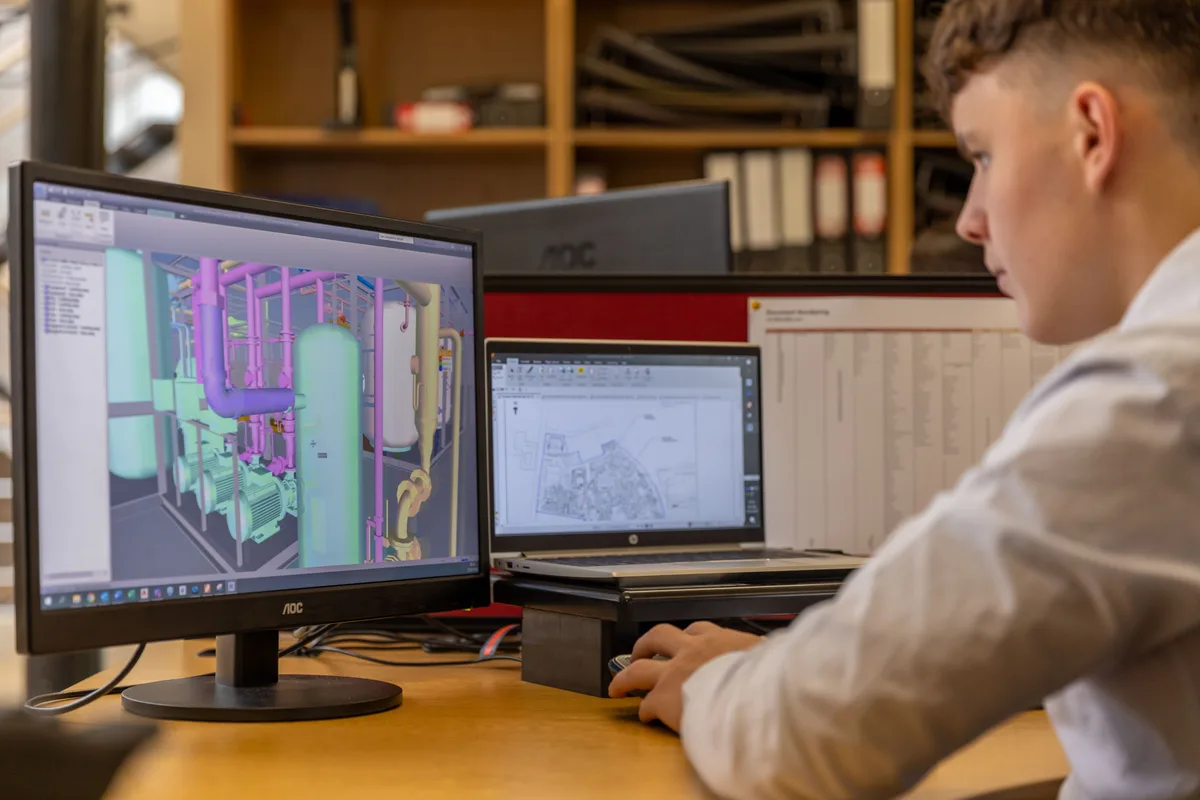

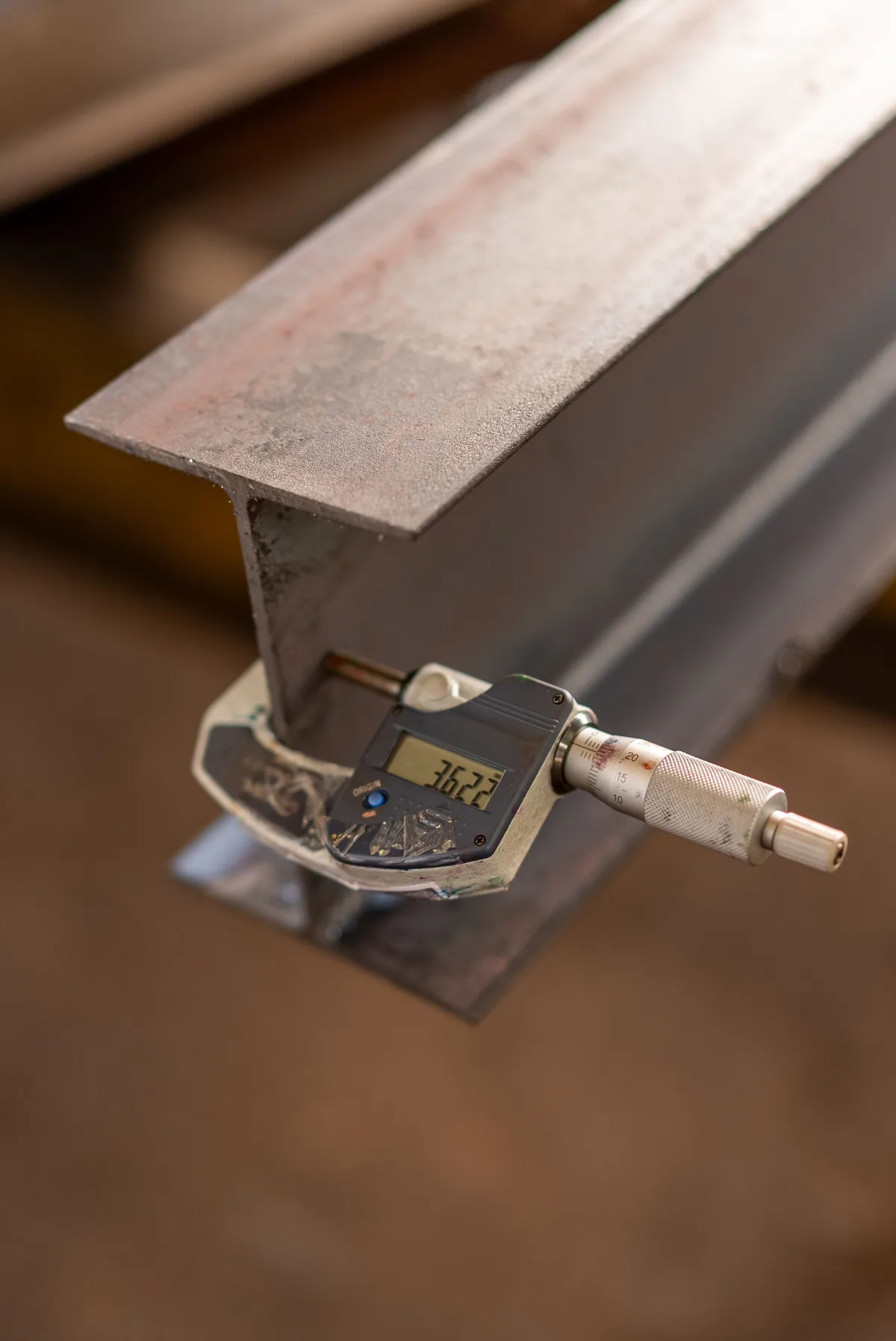

Egy tapasztalt gépészmérnök számára számos alkatrész geometriája néhány perc alatt meghatározható. Ehhez elegendő lehet digitális tolómérő, mikrométer, mélységmérő, furatmérő, menetidomszer, szögmérő vagy mérőóra. Az alkatrész méreteinek felvétele után elkészül a parametrikus CAD-modell, amely már alkalmas 3D nyomtatásra, CNC megmunkálásra, fröccsöntő szerszám tervezésére és gyártási dokumentáció elkészítésére — ez a módszer gyakran gyorsabb és olcsóbb, mint maga a 3D szkennelés.

A parametrikus CAD-modell hosszú távon is értékesebb, mint egy nyers szkenneredmény. A szkennelés eredménye első körben nem egy szerkeszthető CAD-modell, hanem pontfelhő, hálómodell (mesh) vagy STL-fájl — ezek kiválóan alkalmasak 3D nyomtatásra, de későbbi módosításokra már korlátozottan használhatók. Amennyiben hagyományos mérések alapján készül el a modell, az teljesen parametrikus lesz: később egyszerűen módosítható a furatok helye, a falvastagság, a bordázat, az illesztések és a méretek — ez különösen fontos ipari alkatrészgyártás során.

Mikor indokolt valóban a 3D szkennelés?

Természetesen számos olyan eset létezik, amikor a 3D szkennelés nemcsak hasznos, hanem gyakorlatilag elengedhetetlen.

Amorf és organikus felületek. Egy kézzel formázott vagy öntött alkatrésznél — öntvényeknél, ergonomikus markolatoknál, műanyag burkolatoknál, járműbelső elemeknél, dizájntermékeknél, szobroknál vagy prototípusoknál — gyakran nincsenek szabályos geometriai elemek, folyamatosan változó ívekből áll a felület. Ezek kézi mérése rendkívül időigényes lenne, a 3D szkennelés viszont lényegesen pontosabb eredményt biztosít.

Erősen kopott alkatrészek. Ha egy alkatrész részben elkopott, több példány összehasonlításával, részleges szkenneléssel és mérnöki rekonstrukcióval lehet előállítani az eredeti geometriát.

Nagyméretű alkatrészek. Gépvázaknál, szerszámoknál, hegesztett szerkezeteknél, járműalkatrészeknél vagy gyártósori elemeknél több száz mérési pont kézi felvétele helyett egy ipari 3D szkennelés jelentősen lerövidítheti a projektet.

Hogyan zajlik egy professzionális 3D szkennelés?

Sokan úgy képzelik el a folyamatot, hogy a szkennert ráirányítjuk az alkatrészre, és néhány másodperc múlva elkészül a modell — a valóságban ez jóval összetettebb. Az alkatrészt először megtisztítjuk, zsírtalanítjuk és portalanítjuk, hiszen szennyezett felület esetén a szkenner pontossága jelentősen romolhat. Sok ipari alkatrész fényes, krómozott, polírozott vagy áttetsző felületű, amit a lézerszkennerek nehezen érzékelnek — ezért speciális, elpárolgó 3D szkennelő spray kerül a felületre, amely néhány óra alatt nyom nélkül eltűnik.

Nagyobb vagy homogén felületeknél a szkenner nem mindig tudja meghatározni saját pozícióját, ezért referencia matricákat helyezünk fel, amelyek pontosabbá teszik a mérést és csökkentik az illesztési hibát. Egy összetett alkatrészről különböző szögekből és pozíciókból több száz felvétel készül, amelyekből a szoftver pontfelhőt illeszt össze, majd következik a zajszűrés, a hibajavítás, a lyukak javítása és a háló optimalizálása — ez sok esetben több időt vesz igénybe, mint maga a mérés. Az elkészült modell STL, OBJ, PLY, STEP vagy IGES formátumba exportálható, attól függően, mire lesz felhasználva.

Mi történik ezután? A visszamodellezés

Sokan azt gondolják, hogy a 3D szkennelés után az alkatrész már gyártható — ez csak részben igaz. Ha módosításra vagy pontos CAD-modellre van szükség, akkor kezdődik a visszamodellezés (reverse engineering): a pontfelhő vagy mesh alapján elkészül egy teljesen parametrikus CAD-modell, amely már alkalmas módosításra, optimalizálásra, méretezésre és gyártási dokumentáció készítésére. Ez a lépés mérnöki tapasztalatot igényel — a cél nem egyszerűen a felület lemásolása, hanem az alkatrész működésének megértése és olyan CAD-modell készítése, amely hosszú távon is használható, ahogyan azt egy kifutott VW Golf 2 gázkar újragyártásánál is bemutattuk.

A 3D nyomtatás szerepe a pótlásban

Miután elkészült a CAD-modell, többféle gyártási technológia is alkalmazható. Kis darabszám esetén a 3D nyomtatás gyakran a leggazdaságosabb megoldás: az alkalmazástól függően használható FDM technológia műszaki műanyagokkal, vagy MSLA technológia nagy részletességű alkatrészekhez — ahogy azt az FDM és MSLA technológia működéséről szóló cikkünkben is részletesen bemutatjuk. Amennyiben a darabszám később növekszik, ugyanaz a CAD-modell CNC megmunkáláshoz vagy fröccsöntő szerszám tervezéséhez is felhasználható.

Összegzés

Minden projektet ugyanazzal a szemlélettel érdemes megközelíteni: nem az a cél, hogy mindenáron 3D szkennelést alkalmazzunk, hanem az, hogy a lehető leggazdaságosabb mérnöki megoldást válasszuk. Számos esetben elegendő néhány precíz mérés, gyorsabban elkészül a CAD-modell, és alacsonyabb lesz a projekt költsége. Más esetekben viszont a 3D szkennelés jelentős időmegtakarítást és nagyobb pontosságot eredményez.

A megfelelő technológia kiválasztása mindig az adott alkatrész geometriájától, állapotától és a végfelhasználási céltól függő mérnöki döntés — nem automatikus folyamat. Ha eltört, elkopott vagy már nem beszerezhető alkatrészt szeretne pótolni, kérjen ajánlatot alkatrészgyártási szolgáltatásunkra — szakembereink minden esetben felmérik, hogy elegendő-e a hagyományos visszamérés, vagy valóban indokolt a 3D szkennelés és a teljes visszamodellezés.
