Sztárbox öv díszelemének újragyártása 3D szkenneléssel és MSLA nyomtatással

A modern televíziós produkciókban, sporteseményeken és rendezvényeken a látványvilág kiemelt szerepet kap. Egy-egy ikonikus tárgy, trófea vagy díszelem nem csupán dekoráció: a márka, az esemény és a professzionális megjelenés szerves része. Éppen ezért ezeknek az elemeknek nemcsak esztétikailag kell megfelelniük, hanem tartósság, szerelhetőség és ismételhető gyárthatóság szempontjából is magas követelményeket kell teljesíteniük.

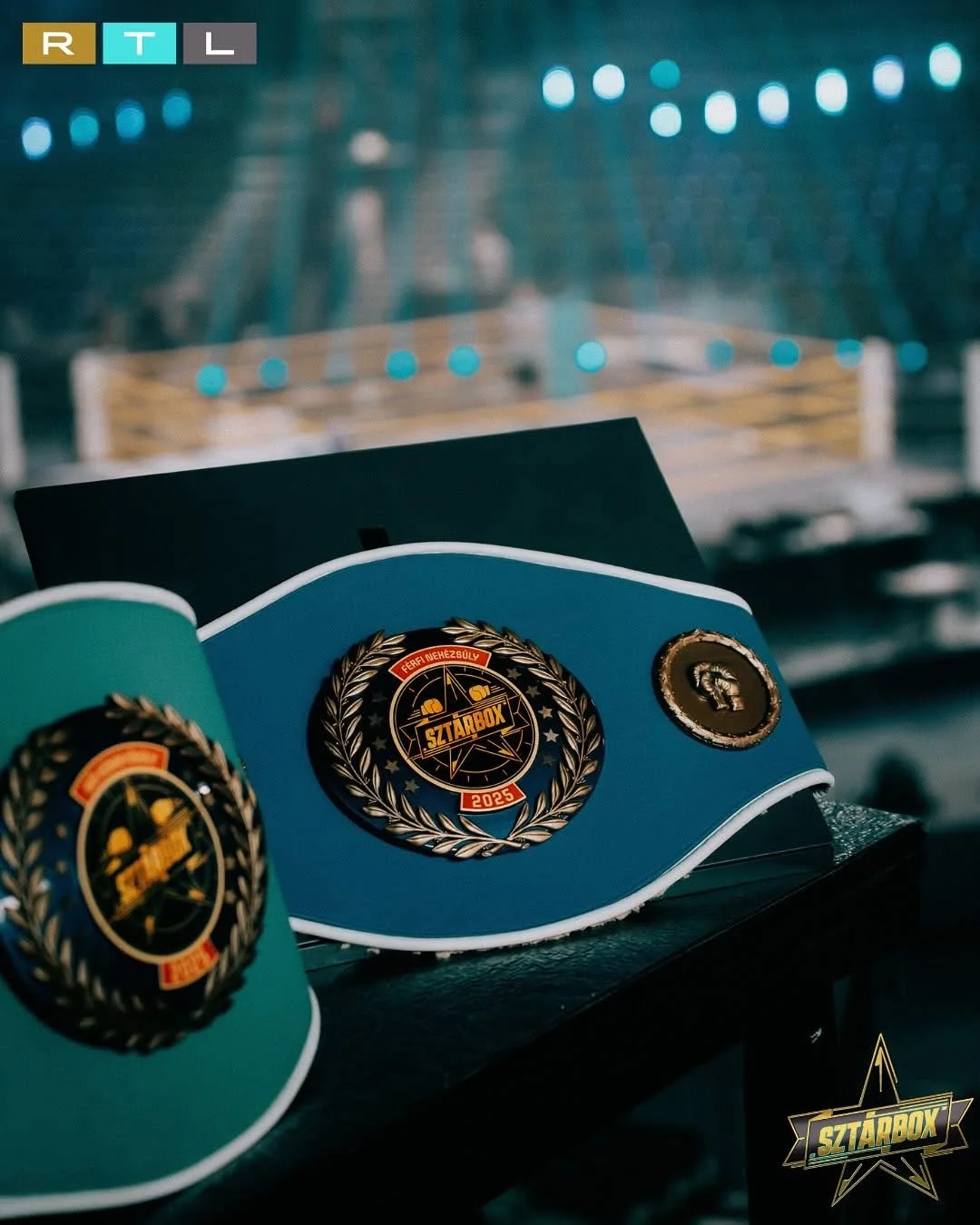

Az RTL Sztárbox című műsorának bajnoki öveihez készülő szezonális díszelemek újragyártására kapott megbízásunk során pontosan ilyen kihívással találkoztunk. Az öveket korábbi években is használt, meglévő díszelemek alapján kellett újra elkészítenünk, a korábbi gyártási megoldás azonban több olyan problémát is hordozott, amelyek hosszú távon nehezítették a használatot.

A projekt során a 3D szkennelés, visszamodellezés, ipari 3D nyomtatás és professzionális utófeldolgozás kombinációjával olyan új gyártási folyamatot alakítottunk ki, amely nemcsak esztétikailag magasabb szintű eredményt biztosított, hanem a szerelhetőséget és a tartósságot is jelentősen javította.

Kiindulási probléma: amikor egy meglévő alkatrész már nem felel meg a mai elvárásoknak

Az ügyfél rendelkezésünkre bocsátotta a korábbi években használt díszelemeket. Ezek eredetileg FDM technológiával készültek, több különálló nyomtatott részből összeállítva, majd ragasztás és egyszerű festés után kerültek felhasználásra.

A korábbi megoldás működőképes volt egy alacsonyabb elvárási szinten, azonban a használat során több probléma is felszínre került:

• a felületi minőség nem volt megfelelő a televíziós közeli kameraképekhez,
• a több részből összeállított elemek illesztései láthatóak maradtak,
• a festési folyamat nehézkes volt a geometria miatt,
• a rögzítés nem bizonyult kellően tartósnak,
• az elemek használat közben idővel meglazultak.

A projekt első lépése ezért nem egyszerű másolás volt, hanem mérnöki állapotfelmérés: fontosnak tartottuk megérteni, milyen problémákat okozott a gyakorlatban az eredeti konstrukció, és ezeket már a tervezési szakaszban kiküszöbölni.

Visszamodellezés meglévő mintadarab alapján

Amikor egy meglévő alkatrészről, dekorációs elemről vagy ipari komponensről nincs rendelkezésre álló CAD modell, a visszamodellezés jelent hatékony megoldást: a fizikai mintadarabot digitalizáljuk, majd mérnöki szempontok alapján újra létrehozzuk a háromdimenziós modellt.

A munkafolyamat fő lépései ennél a projektnél:

1. Mintaelem vizsgálata — geometriai kialakítás elemzése, szerkezeti problémák feltárása, gyártási hibák azonosítása.
2. 3D szkennelés és geometriai digitalizálás — a meglévő elemek pontos digitális rögzítése, összetett organikus formák feldolgozása, referenciafelületek meghatározása.
3. CAD alapú újratervezés — gyárthatósági módosítások, szerelési pontok kialakítása, alkatrészek optimalizált felosztása.

A cél nem az eredeti forma egyszerű lemásolása volt, hanem egy olyan új konstrukció létrehozása, amely megfelel a modern gyártási és használati követelményeknek. A professzionális visszamodellezés egyik legnagyobb előnye, hogy a múltbeli gyártási hibák nem kerülnek automatikusan tovább az új termékbe.

Konstrukciós problémák feltárása és mérnöki újratervezés

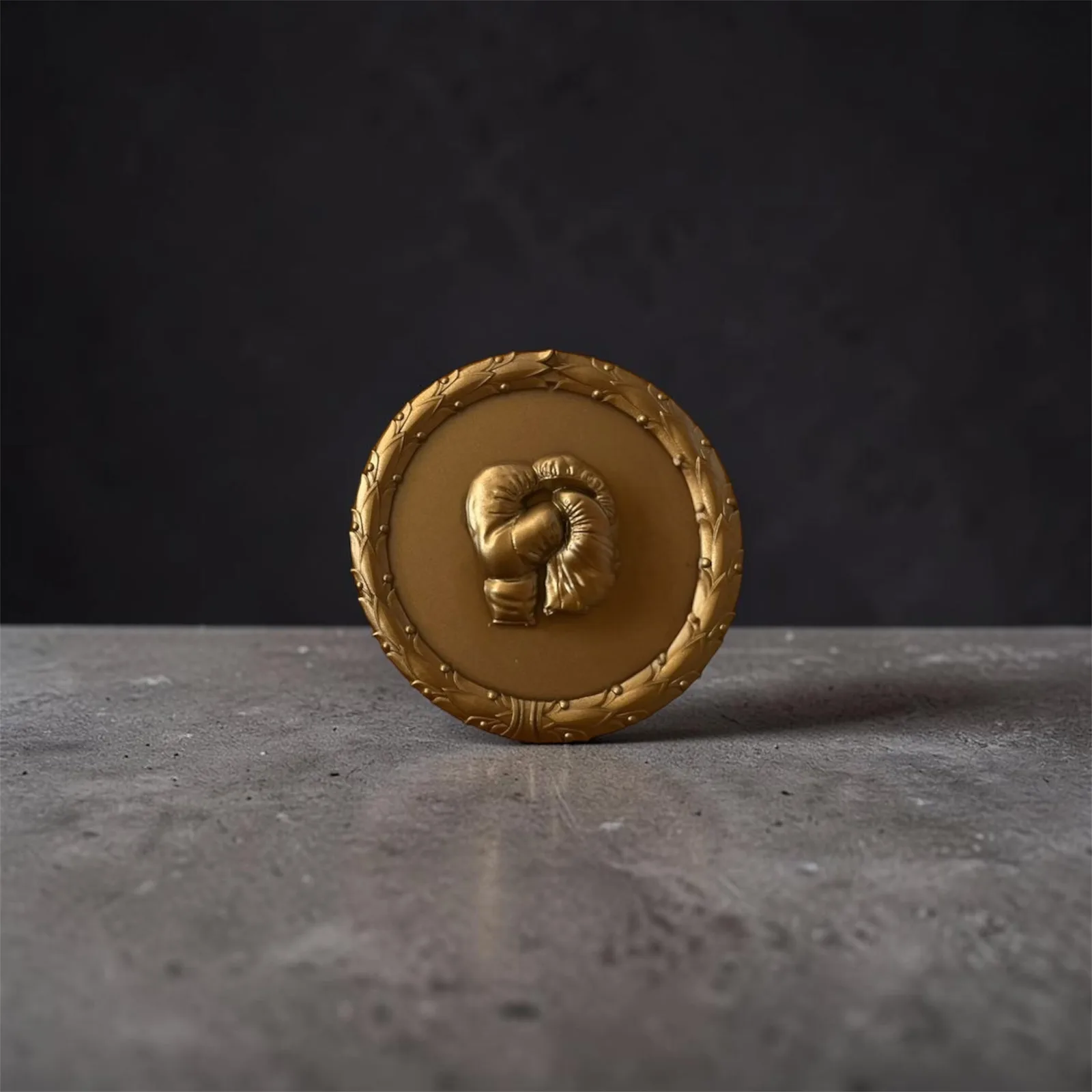

Az eredeti díszelemek több különálló részből álltak: a központi elem babérkoszorúból, központi főtestből, valamint ragasztott matricából és plexilapból épült fel, az oldalsó díszelemek pedig hasonló felépítést követtek. Ez az elrendezés önmagában megfelelő irány lehetett volna, de a korábbi kialakítás nem minden esetben támogatta a hatékony gyártást és utómunkát.

A megfelelő alkatrészfelosztás jelentősége

A 3D nyomtatás egyik gyakori hibája, hogy a tervezők egyetlen nagy modellként kezelnek egy összetett objektumot, miközben a gyártási és felületkezelési szempontok alapján célszerűbb több részre bontani. A projekt során a különálló elemekre bontást több okból is alkalmaztuk:

• egyszerűbb és pontosabb festhetőség,
• jobb hozzáférés minden felülethez,
• kisebb nyomtatási kockázat,
• optimalizált gyártási idő,
• könnyebb szerelhetőség.

A jó 3D nyomtatott alkatrész nem feltétlenül egy darabban készül — a megfelelő tervezési felosztás sok esetben magasabb minőséget eredményez.

Miért váltottunk FDM helyett MSLA technológiára?

A korábbi gyártás során alkalmazott FDM 3D nyomtatás számos ipari alkalmazásban kiváló választás, különösen funkcionális alkatrészek, prototípusok és kisebb szériák esetén. (A két technológia működéséről bővebben egy korábbi cikkünkben olvashat: Hogyan működik a 3D nyomtató? — FDM és MSLA érthetően.) Ebben az esetben azonban a fő követelmény nem a mechanikai terhelhetőség, hanem a kiemelkedő vizuális minőség volt.

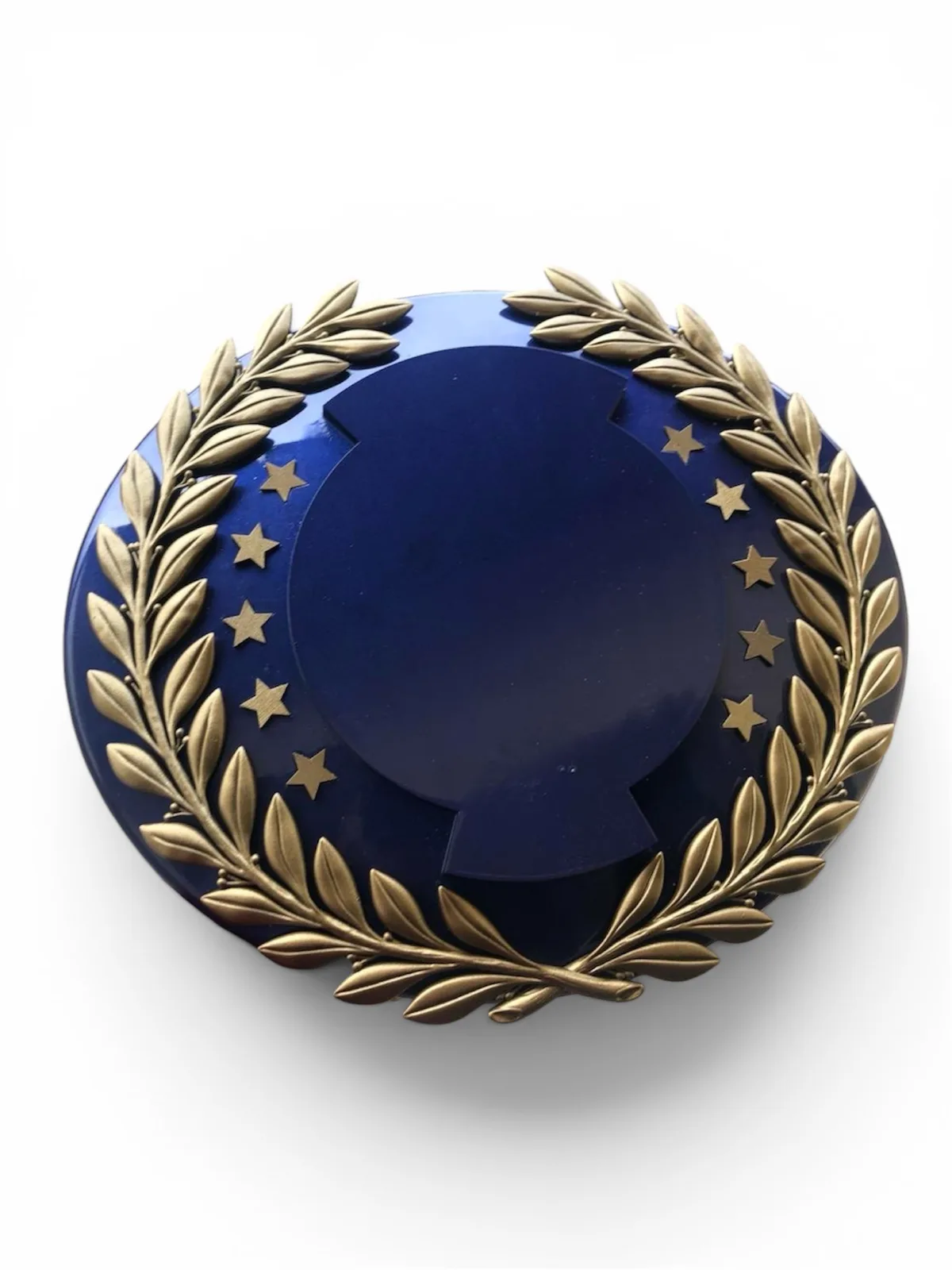

A legnagyobb kihívást a babérkoszorú jelentette: apró részleteket tartalmazott, összetett ívelt felületekkel rendelkezett, és közeli kameraállásokból is jól látható volt. Az FDM technológia rétegvonalai és a szükséges utómunka miatt nem lett volna ideális választás.

Ezért MSLA 3D nyomtatási technológiát alkalmaztunk, amely fényre keményedő gyantával dolgozik, és lényegesen magasabb felületi részletességet biztosít. Az MSLA előnyei ebben az alkalmazásban:

• rendkívül finom részletek reprodukálása,
• simább felület,
• minimális utólagos csiszolási igény,
• apró dekorációs elemek pontos gyártása.

A babérlevelek esetében a hagyományos csiszolás gyakorlatilag nem jelentett volna hatékony megoldást, mivel a finom részletek könnyen sérülhettek volna.

Professzionális felületkezelés televíziós megjelenéshez

A megfelelő alapanyag és gyártástechnológia kiválasztása után a következő kritikus lépés a felületkezelés volt. A nyomtatott alkatrészek az alábbi folyamaton mentek keresztül:

1. kétkomponensű műanyag alapozás,
2. autóipari minőségű fényezés,
3. hőkamrás szárítás,
4. selyemfényű védőlakk alkalmazása.

Ez a technológiai lánc biztosította, hogy a végleges alkatrészek egységes megjelenésűek legyenek, ellenálljanak a rendszeres használatnak, és professzionális televíziós környezetben is megfelelően mutassanak.

A 3D nyomtatás önmagában csak a gyártási folyamat első része — a prémium minőségű végeredményhez megfelelő tervezés, anyagválasztás és utófeldolgozás is szükséges.

Tartósabb rögzítési megoldás a korábbi hibák kiküszöbölésére

Az egyik legfontosabb fejlesztési pont a rögzítés újratervezése volt. A korábbi elemeket drótozással és ragasztással rögzítették — ezek a módszerek dekorációs célokra rövid távon működhetnek, de rendszeres használat mellett könnyen meglazulnak.

A tervezés során ezért mechanikus rögzítési pontokat alakítottunk ki: csavarozható kapcsolatokkal, pontos illesztésekkel, szükség esetén ragasztási lehetőséggel kombinálva. Ez a megoldás gyorsabb szerelést tesz lehetővé, javíthatóságot biztosít, és növeli az élettartamot.

A projekt eredménye: magasabb minőségű, gyártható és tartós díszelemek

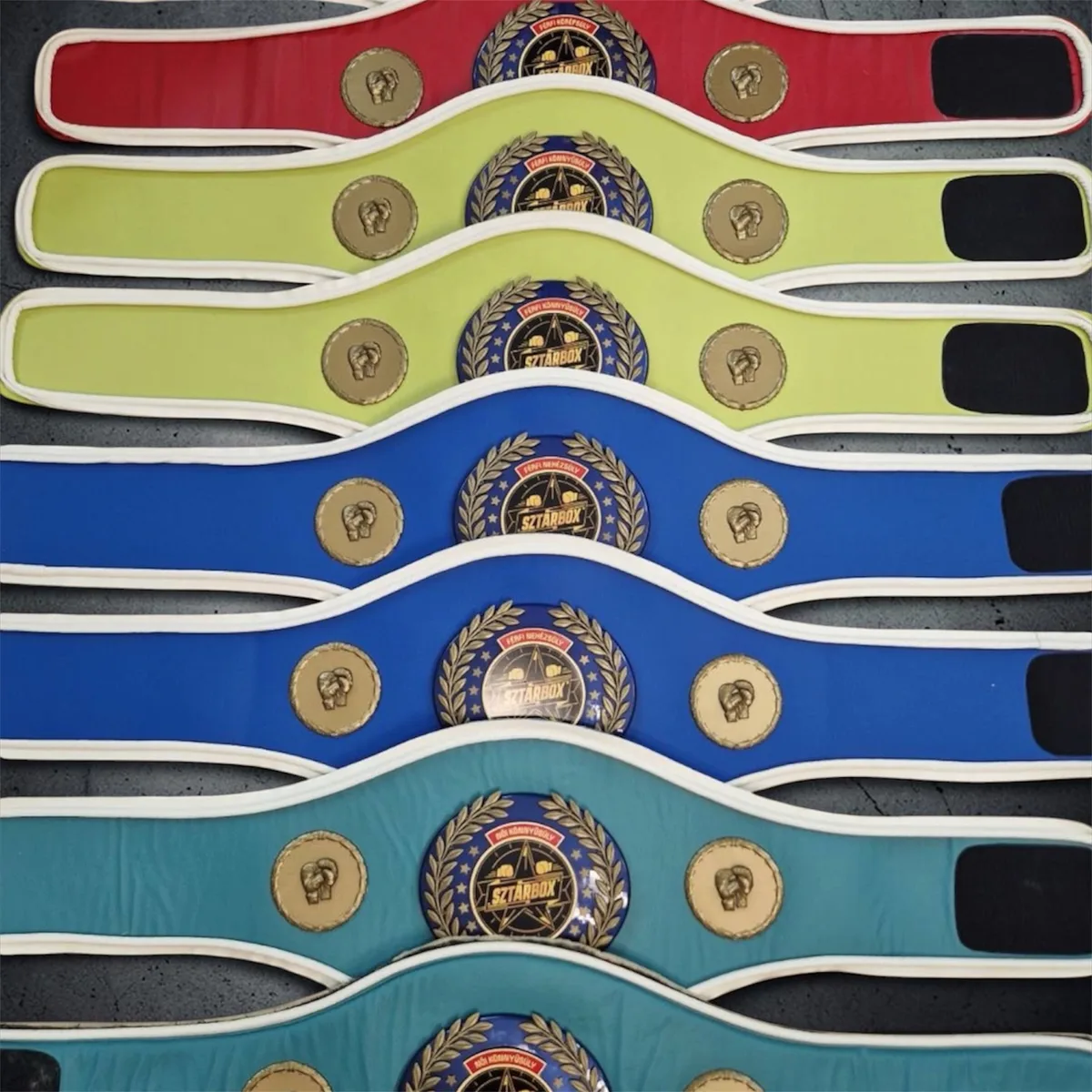

A projekt végére egy teljesen újragondolt gyártási megoldás született: részletgazdag geometria, kiváló felületi minőség, televíziós környezethez megfelelő megjelenés, tartósabb szerkezeti kialakítás és egyszerűbb szerelhetőség. Az egyes súlycsoportokhoz és kategóriákhoz tartozó öveket eltérő színkódolással gyártottuk le.

A korábbi mintadarabokból kiindulva nem egyszerű másolat készült, hanem egy mérnökileg továbbfejlesztett termék. A kész díszelemet portfóliónkban is bemutatjuk. Ez jól példázza, hogy a modern 3D nyomtatás és visszamodellezés nem csupán prototípusgyártási eszköz, hanem valódi gyártási megoldás lehet olyan egyedi vagy kis szériás alkatrészek esetében is, ahol a hagyományos gyártás túl lassú, túl drága vagy nem gazdaságos.

Mikor érdemes 3D szkennelést és additív gyártást választani?

A hasonló projektek esetén különösen előnyös lehet a technológia alkalmazása, ha:

• nincs rendelkezésre álló gyári CAD modell,
• egy régi alkatrészt kell újragyártani,
• kis darabszám szükséges,
• gyors fejlesztési ciklusra van szükség,
• egyedi kialakítás vagy komplex geometria szükséges.

Az ipari alkatrészgyártás területén a 3D nyomtatás különösen értékes megoldást kínál prototípusok, segédszerszámok, egyedi burkolatok, dekorációs elemek és kis sorozatú termékek esetén. Egy korábbi projektünkben, a VW Golf 2 gázkar újragyártásánál, egy kifutott alkatrészt pótoltunk ugyanezzel a 3D szkennelés + visszamodellezés + additív gyártás munkafolyamattal.

Összegzés

A sikeres additív gyártás nem kizárólag nyomtatási kérdés — mérnöki tervezési tapasztalat, megfelelő technológiaválasztás, anyagismeret és gyártástechnológiai gondolkodás szükséges hozzá. Csapatunk komplex megoldást biztosít az első digitális felméréstől a kész termék átadásáig: 3D szkennelés, visszamodellezés, CAD tervezés, FDM és MSLA 3D nyomtatás, felületkezelés, valamint kis- és közepes szériás alkatrészgyártás.

Legyen szó régi alkatrész digitalizálásáról, egyedi gyártásról vagy komplex mérnöki fejlesztésről, segítünk megtalálni az optimális megoldást — kérjen ajánlatot 3D nyomtatási szolgáltatásunkra 3D szkenneléshez, visszamodellezéshez vagy professzionális 3D nyomtatott alkatrészgyártáshoz.
