Nagyméretű épületmakett gyártása FDM 3D nyomtatással

A modern építészeti és ingatlanfejlesztési projektekben egyre nagyobb szerepet kapnak a fizikai modellek. Egy látványterv vagy digitális 3D modell ugyan fontos kommunikációs eszköz, azonban egy kézbe vehető, részletes épületmakett teljesen más szintű élményt és megértést biztosít a beruházók, befektetők, tervezők és végfelhasználók számára.

Egy több emeletes lakóépület makettjének elkészítése azonban komoly műszaki kihívás lehet: a nagy méret, az apró részletek, a megfelelő anyagválasztás és a pontos összeállíthatóság mind olyan szempontok, amelyek meghatározzák a végeredmény minőségét.

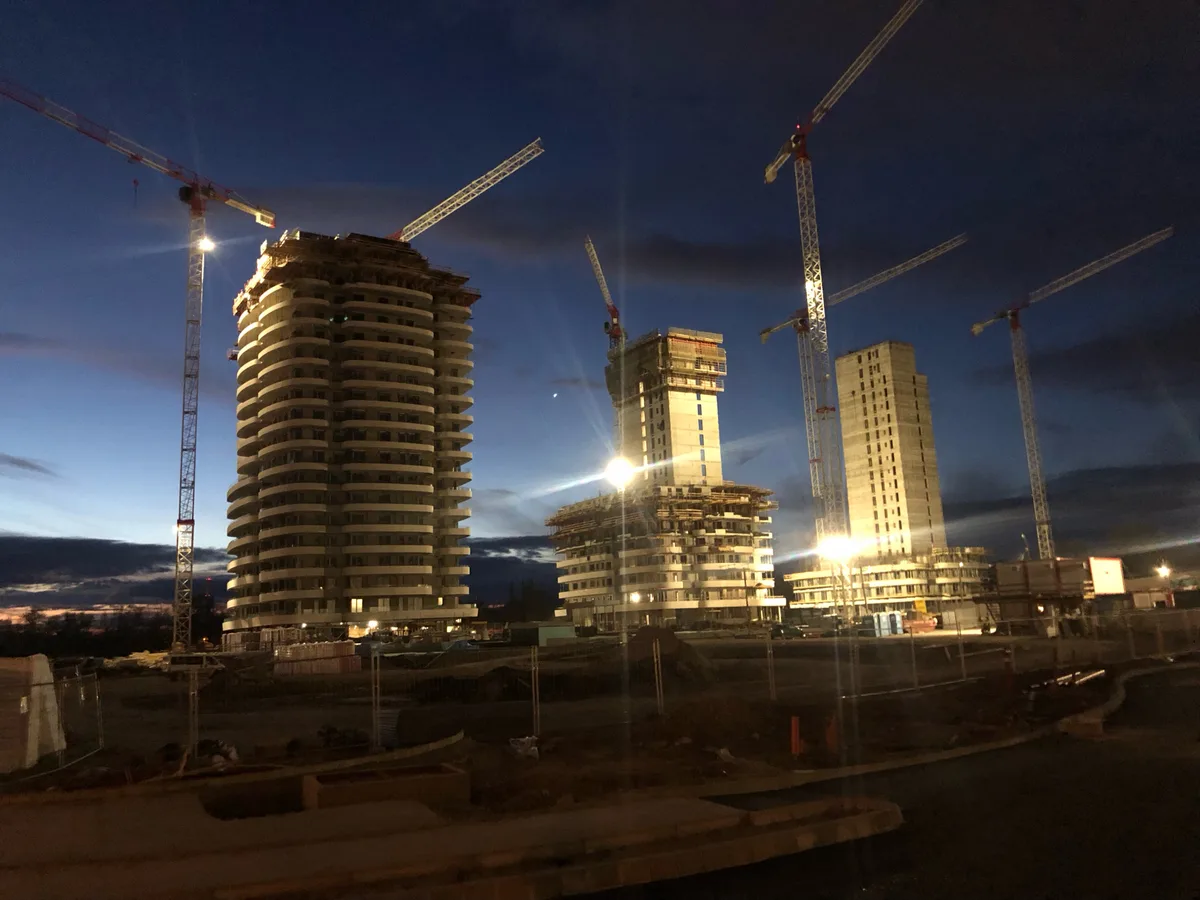

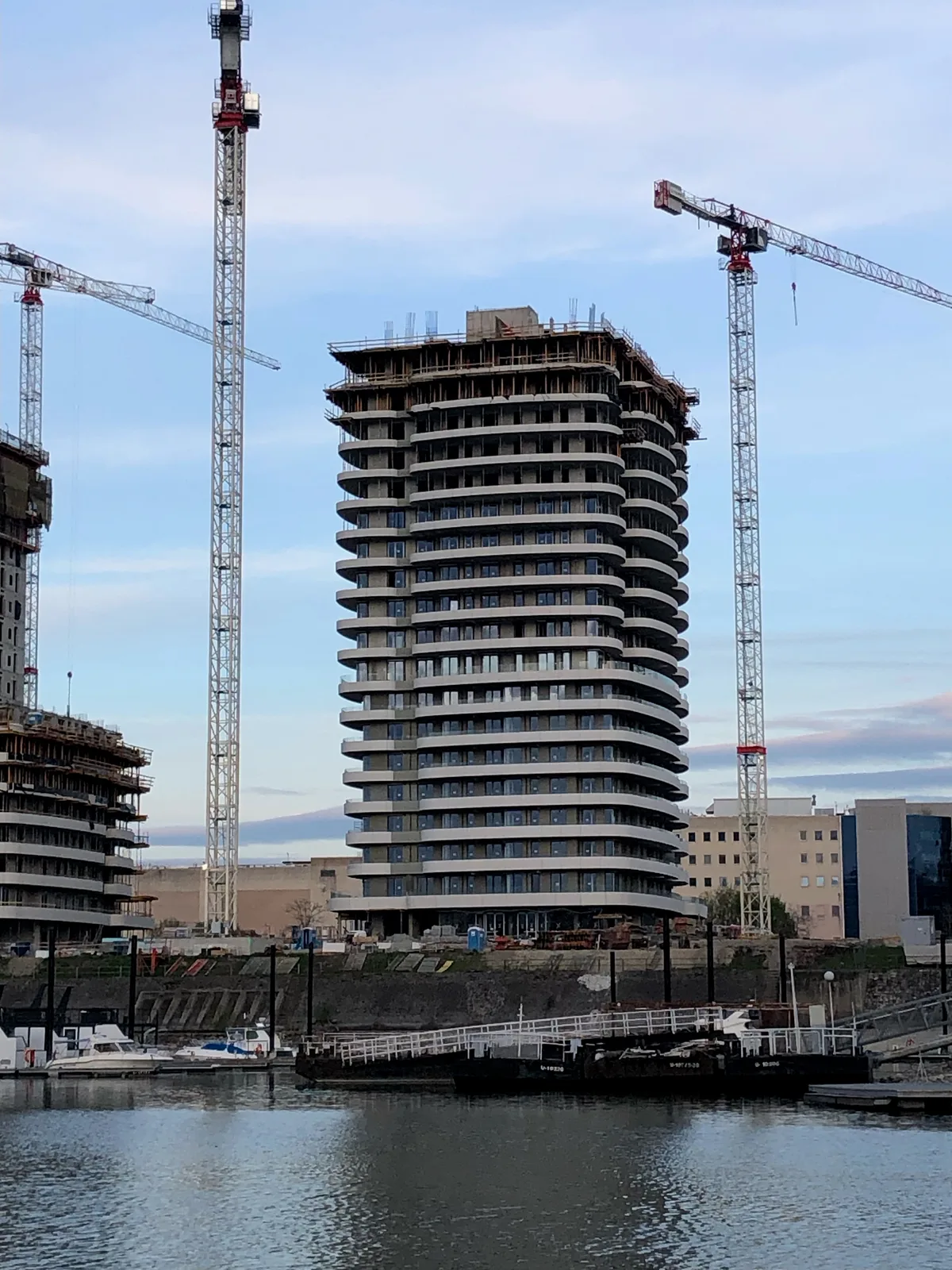

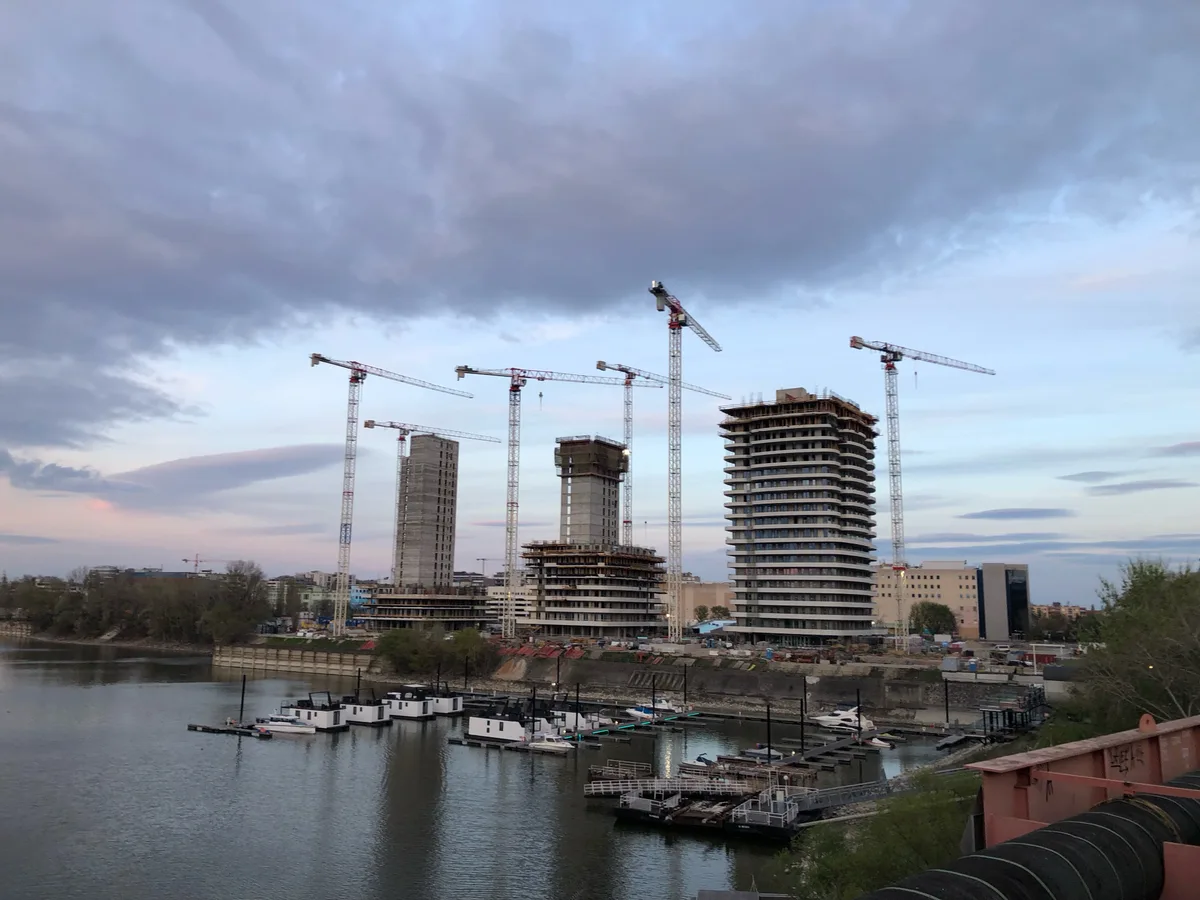

Egy közelmúltbeli projektünk során egy budapesti Marina lakóparkban megvalósuló több emeletes épület makettjének gyártását végeztük el 3D nyomtatási technológiával. A projekt jól példázza, hogy megfelelő tervezéssel és ipari szemléletű gyártással a 3D nyomtatás hatékony alternatívája lehet a hagyományos makettgyártási eljárásoknak, különösen nagy méretű és egyedi modellek esetén.

Miért jelent előnyt a 3D nyomtatás épületmakettek készítésénél?

A hagyományos épületmakettek elkészítése gyakran kézi munkafolyamatokra épül, amely jelentős időráfordítással és magas gyártási költséggel járhat. Egyedi épületeknél minden modell külön gyártási folyamatot igényel, ami korlátozza a gyors módosítások lehetőségét.

A 3D nyomtatás ezzel szemben digitális alapú gyártási folyamat, amely közvetlenül a rendelkezésre álló CAD vagy 3D modellből képes fizikai tárgyat létrehozni.

A technológia legfontosabb előnyei:

• Gyors prototípus-készítés: egy digitális modellből rövid idő alatt elkészíthető a fizikai makett.
• Nagyfokú geometriai szabadság: összetett építészeti formák is reprodukálhatók.
• Egyszerű módosíthatóság: változtatás esetén nem szükséges teljesen újrakezdeni a gyártást.
• Költséghatékony kis sorozat vagy egyedi gyártás: nincs szükség drága szerszámokra vagy öntőformákra.

Ez különösen értékes ingatlanfejlesztők, építészirodák és beruházók számára, akik gyakran még a kivitelezés előtt szeretnék bemutatni a tervezett épületet.

Egy 60 cm-es épületmakett gyártásának műszaki kihívásai

A projekt során egy körülbelül 60 cm magas, több emeletes épületmodell elkészítése volt a cél. A méret miatt már nem egy egyszerű dekorációs tárgyról, hanem egy összetett, mérnöki szemléletet igénylő gyártási feladatról beszélhetünk.

A kiindulási modell STL formátumban érkezett, amely már az épület szintekre bontott geometriáját tartalmazta.

A gyártási folyamat során több fontos mérnöki döntést kellett meghozni:

• megfelelő 3D nyomtatási technológia kiválasztása,
• alkatrészek gyárthatóságának ellenőrzése,
• támaszszerkezetek optimalizálása,
• összeállítási stratégia kialakítása,
• utómunka és szerelhetőség biztosítása.

FDM vagy MSLA? A megfelelő technológia kiválasztása

Az egyik legfontosabb döntés minden additív gyártási projekt esetében a megfelelő technológia kiválasztása.

Ebben az esetben két fő technológia jöhetett szóba:

• FDM (Fused Deposition Modeling)
• MSLA (Masked Stereolithography)

Mindkét technológiának megvannak az előnyei, azonban a projekt céljai alapján az FDM technológia bizonyult optimális választásnak. (A nyomtatási technológiák működéséről bővebben egy korábbi cikkünkben olvashat: Hogyan működik a 3D nyomtató?)

Miért FDM technológiát választottunk?

Egy 60 cm-es épületmakettnél a teljes modell térfogata jelentős. Egy MSLA alapú gyártás esetén:

• nagy mennyiségű gyanta szükséges,
• magasabb anyagköltség jelentkezik,
• nagyobb méretű alkatrészek esetén korlátozottabb a gyártási volumen,
• az utófeldolgozás időigényesebb.

Az FDM technológia ezzel szemben:

• gazdaságosabb nagyobb térfogatú modellek esetén,
• stabilabb nagy méretű szerkezeti elemek gyártásánál,
• könnyebben skálázható,
• ipari környezetben jól automatizálható.

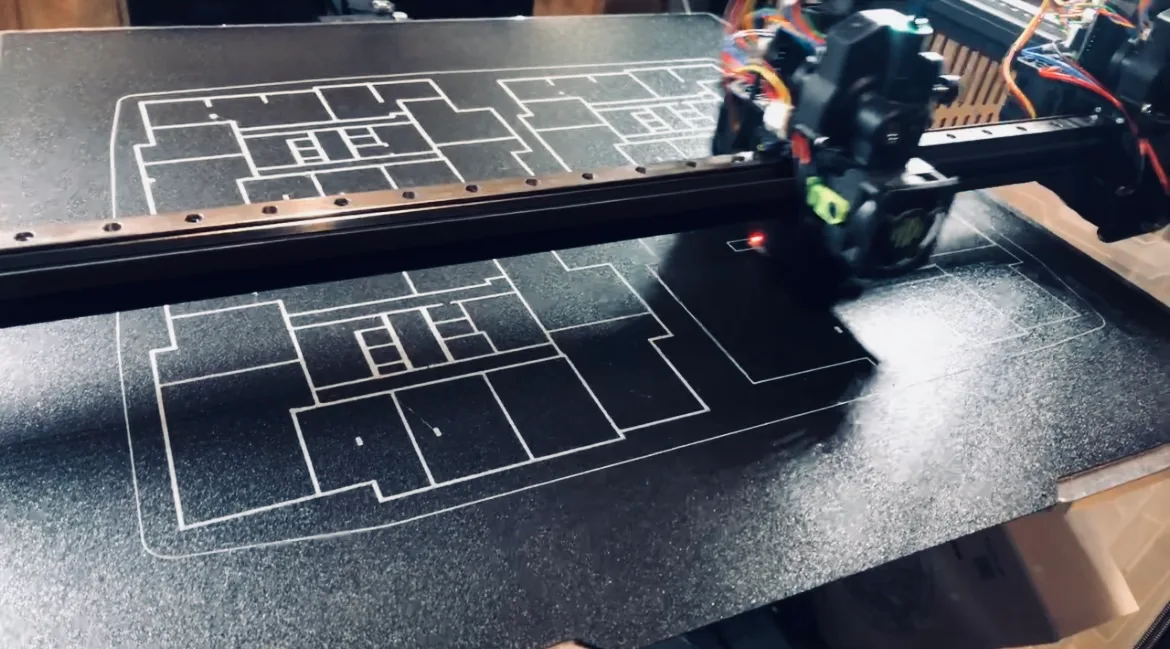

A választott alapanyag szürke PETG filament lett, amely megfelelő egyensúlyt biztosít mechanikai stabilitás, mérettartás, nyomtathatóság és esztétikus felület között.

Alkatrészgyártás 3D nyomtatással: a modell rétegekre bontása

Egy ekkora épületmodell esetében a teljes geometria egyetlen darabban történő gyártása nem lett volna praktikus.

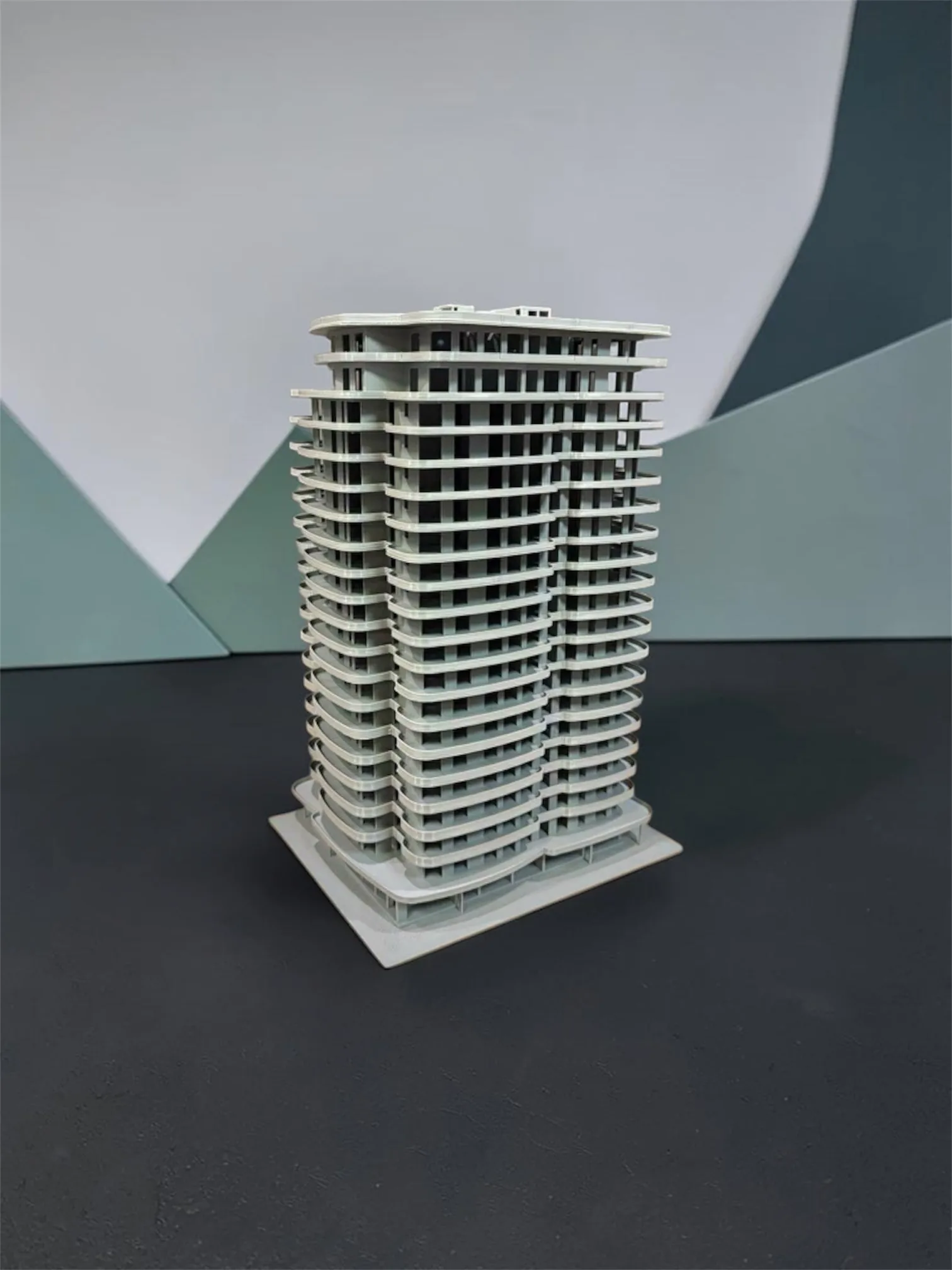

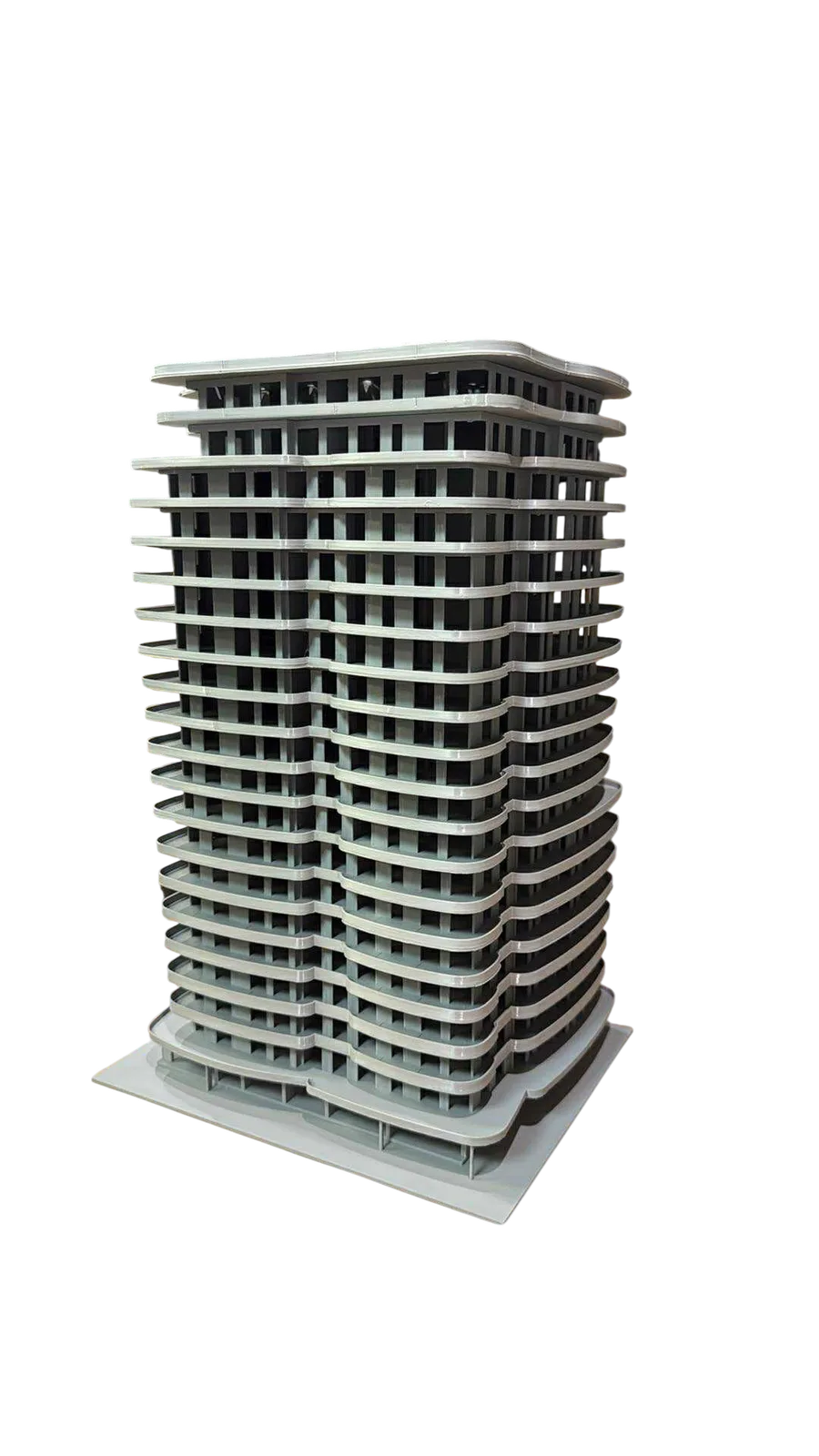

A modellt ezért 21 különálló szintre bontva gyártottuk le.

Ez a megközelítés több előnnyel rendelkezett:

• kisebb nyomtatási magasság,
• stabilabb gyártási folyamat,
• egyszerűbb hibakezelés,
• könnyebb szállítás,
• pontosabb összeállítás.

Minden emeleti szint külön alkatrészként készült el. Ez azonban egyben komoly előkészítési munkát is jelentett.

Digitális előkészítés és szeletelési stratégia

A 3D nyomtatás sikerének egyik kulcsa nem maga a nyomtatás, hanem a megfelelő előkészítés.

A projekt során minden egyes szintet külön kellett ellenőrizni, orientálni, szeletelni, támaszszerkezetekkel ellátni és gyártásra optimalizálni.

Kiemelt figyelmet fordítottunk arra, hogy csak ott alkalmazzunk támasztékokat, ahol valóban szükséges. A túlzott támaszhasználat növeli az anyagfelhasználást, hosszabbítja a gyártási időt, rontja a felületminőséget és több utómunkát igényel.

Ezért csak kritikus sarokpontoknál, nagyobb vízszintes felületeknél és jelentősebb mennyezeti részeknél alkalmaztunk támasztószerkezeteket.

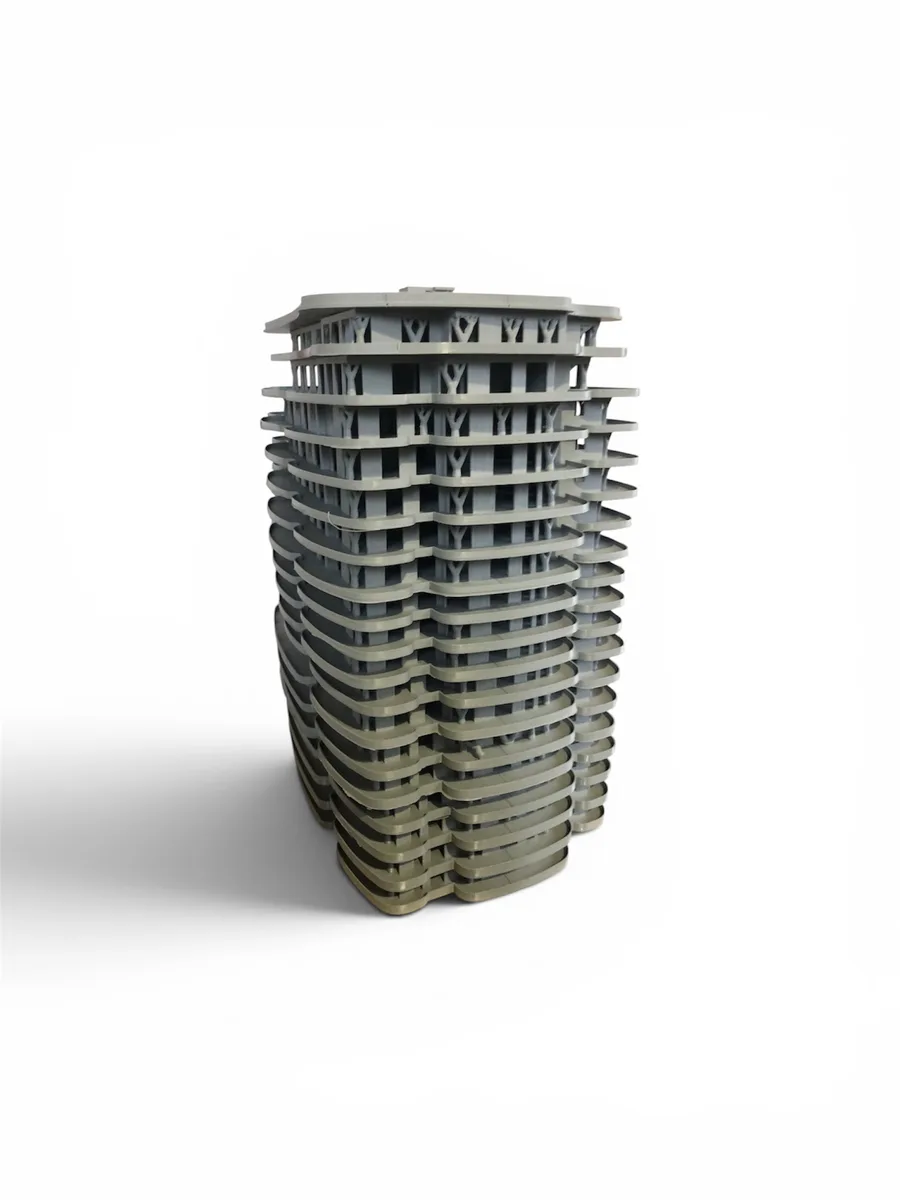

Pontos összeállítás: hogyan lesz 21 nyomtatott elemből egy épületmakett?

Egy többszintes modell esetében az egyik legnagyobb kihívás az alkatrészek pontos illesztése.

Mivel minden szint eltérő geometriával rendelkezett, szükség volt egy olyan rendszer kialakítására, amely biztosítja az egyszerű szerelhetőséget.

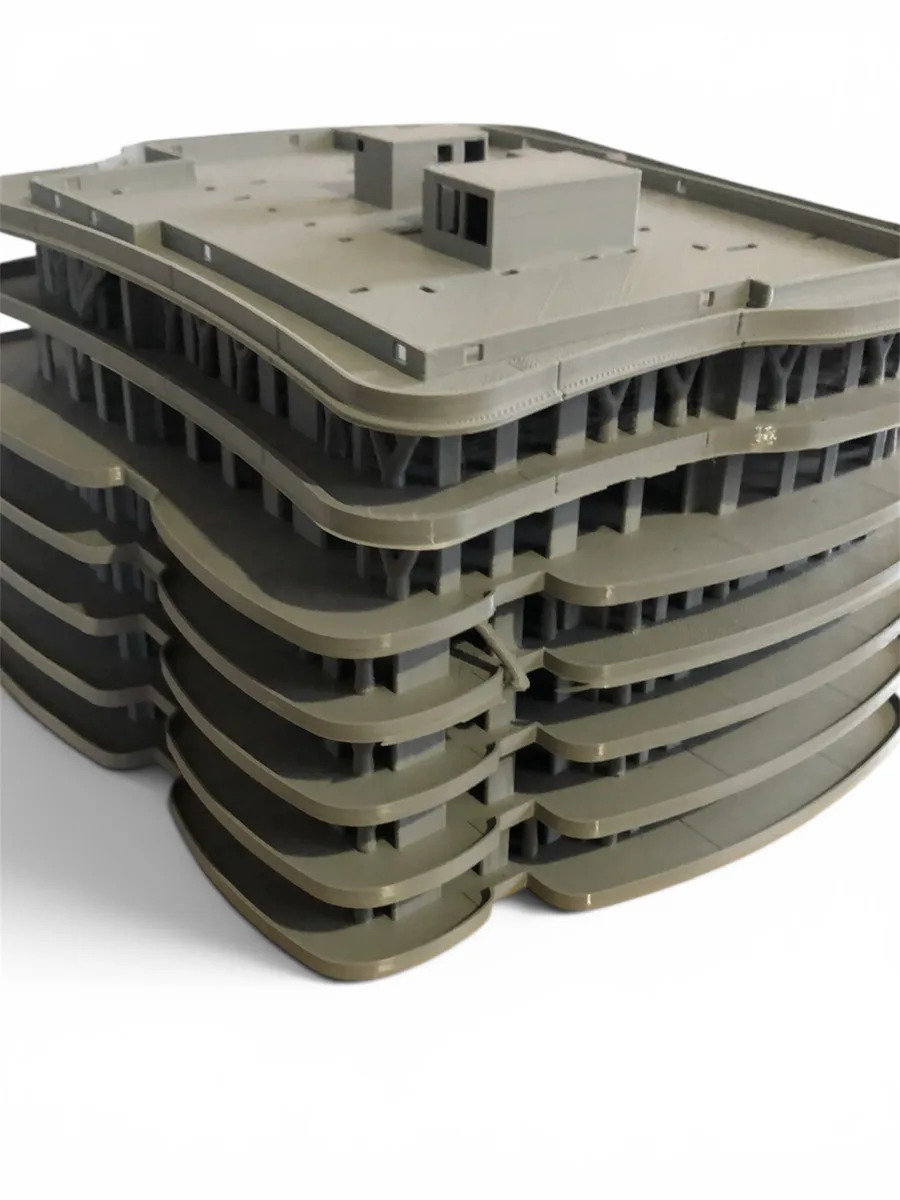

A gyártás során minden emeleti elemet ideiglenes jelölésekkel láttunk el annak érdekében, hogy az összeállítás során egyértelmű legyen, melyik szint hova kerül, milyen sorrendben történik az építés, és hogyan biztosítható a megfelelő illeszkedés.

Ez a gyártási szemlélet az ipari alkatrészgyártás egyik alapelve: már a tervezési fázisban figyelembe kell venni a későbbi szerelhetőséget és használhatóságot.

Alkalmazott gyártási paraméterek

A projekt során az alábbi technológiai paramétereket alkalmaztuk:

Paraméter	Érték
Technológia	FDM
Alapanyag	Szürke PETG
Rétegmagasság	0,2 mm
Fúvóka átmérő	0,4 mm
Nyomtatógép	RatRig V-Core 4 500 mm IDEX
Gyártott elemek száma	21 szint

A választott 0,2 mm-es rétegmagasság megfelelő kompromisszumot jelentett a részletesség és a gyártási idő között.

Épületmaketteknél nem mindig a maximális felbontás a cél. A legfontosabb szempont a teljes modell vizuális egysége, geometriai pontossága és megbízható összeállíthatósága.

Mikor érdemes ipari 3D nyomtatást választani építészeti modellekhez?

A 3D nyomtatott makettek különösen hasznosak az alábbi területeken:

Ingatlanfejlesztés

Egy beruházás értékesítési szakaszában egy fizikai modell segíthet a potenciális vásárlók tájékoztatásában, befektetői prezentációkban és értékesítési tárgyalások során.

Építészet

Tervezők számára lehetőséget biztosít tömegformák ellenőrzésére, térbeli arányok vizsgálatára és koncepciók bemutatására.

Ipari és mérnöki projektek

A technológia nem csak makettekhez használható. Ugyanez a gyártási szemlélet alkalmazható prototípus alkatrészek, kis sorozatú gyártás, egyedi gépészeti elemek és visszamodellezett alkatrészek előállítására is — részletesen alkatrészgyártási szolgáltatásunk oldalán mutatjuk be.

A 3D szkennelés és visszamodellezés szerepe az egyedi gyártásban

Bár ennél a projektnél kész digitális modellből dolgoztunk, számos esetben a kiindulási geometria nem áll rendelkezésre — ilyenkor a folyamat 3D szkenneléssel és visszamodellezéssel kezdődik: a fizikai tárgy digitalizálása, a pontfelhőből CAD geometria kialakítása, gyárthatósági módosítások elvégzése, majd a végleges alkatrész legyártása.

Ez különösen fontos olyan esetekben, ahol régi alkatrészek pótlása szükséges, nincs rendelkezésre álló gyártási dokumentáció, vagy kis darabszámú gyártás gazdaságos megoldása a cél. Egy korábbi projektünkben, a VW Golf 2 gázkar újragyártásánál pontosan ezt az utat jártuk végig egy kifutott alkatrész pótlásához.

Összegzés

A sikeres 3D nyomtatás nem csupán egy nyomtatógép használatát jelenti — mérnöki tervezési tapasztalat, megfelelő technológiaválasztás, anyagismeret és gyártásoptimalizálás szükséges hozzá. A megfelelő technológia kiválasztása gyakran nagyobb hatással van a végeredményre, mint maga a nyomtatási sebesség vagy a maximális felbontás.

Legyen szó épületmakettről, prototípusról vagy kis sorozatú alkatrészgyártásról, mérnöki hátterű csapatunk segít megtalálni a megfelelő gyártási megoldást — kérjen ajánlatot 3D nyomtatási szolgáltatásunkra, és tervezzük meg együtt az optimális folyamatot.
