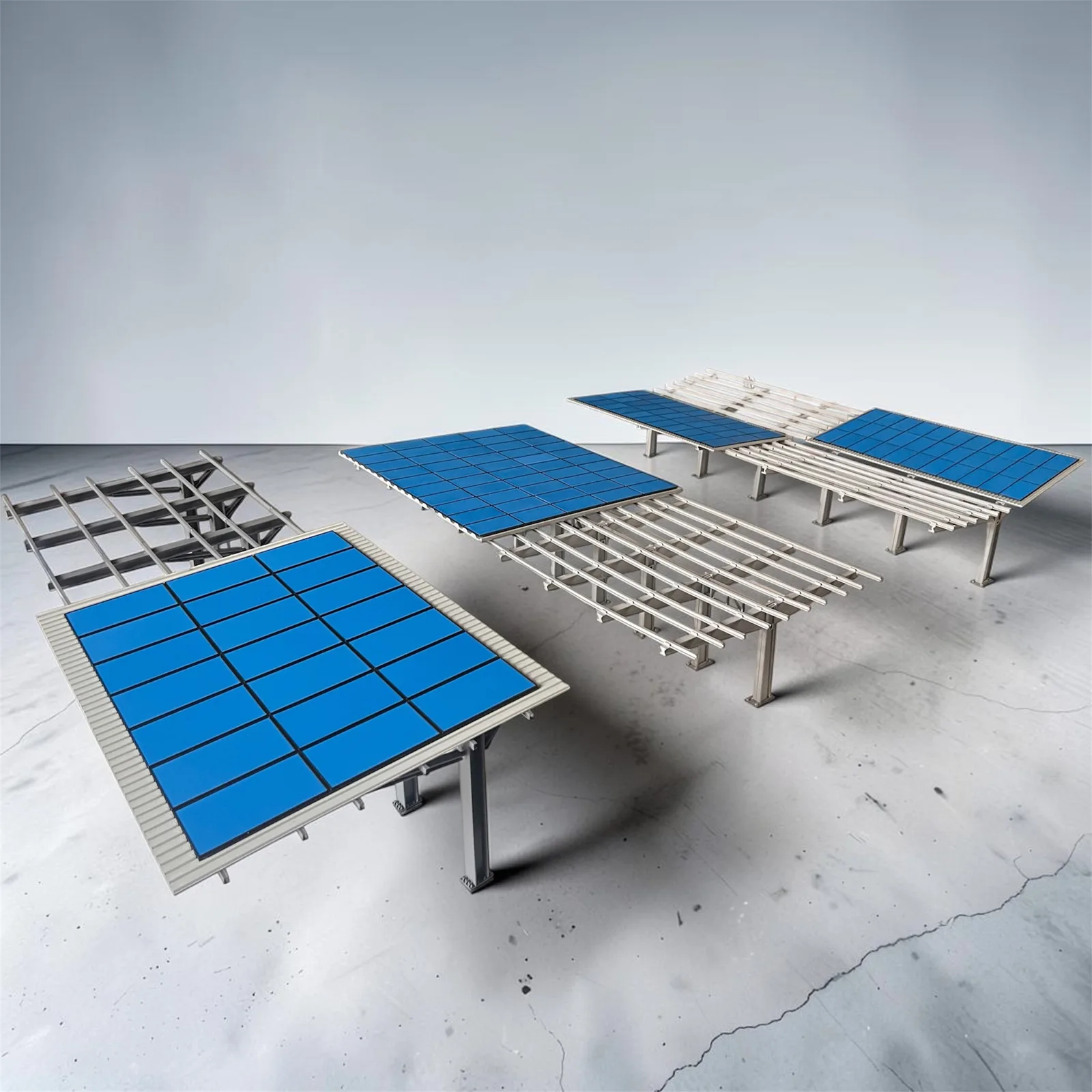

Napelempark-makett gyártása FDM 3D nyomtatással

A nagyméretű ipari beruházások bemutatása sok esetben komoly kihívást jelent. Egy több hektáros napelempark, egy automatizált gyártósor vagy egy speciális gépészeti rendszer működését nehéz látványosan és könnyen érthetően prezentálni kizárólag műszaki rajzokkal vagy digitális modellekkel.

Ilyenkor jelent valódi értéket a részletgazdag, méretarányos makett, amely kézzelfogható módon mutatja be a tervezett rendszert. A 3D nyomtatás lehetővé teszi, hogy rövid határidővel, költséghatékonyan és nagy pontossággal készüljenek el olyan makettek, amelyek támogatják az értékesítést, a beruházói egyeztetéseket és a kiállítási megjelenést.

Egyik visszatérő partnerünk egyedi napelemparkok tervezésével és kivitelezésével foglalkozik. Számukra rendszeresen készítünk méretarányos bemutató maketteket, amelyek a teljes projekt professzionális vizuális reprezentációját adják. Ezek a projektek jól bemutatják, hogy az FDM technológiával készült alkatrészgyártás milyen magas szintű eredményeket képes biztosítani még összetett szerkezetek esetén is.

Miért fontosak a fizikai makettek az iparban?

Bár a modern CAD rendszerek és a 3D vizualizáció rendkívül fejlettek, egy tárgy fizikailag kézbe vehető változata továbbra is sokkal erősebb benyomást kelt.

A méretarányos makettek segítségével:

• egyszerűbb bemutatni egy teljes rendszert,
• könnyebb megérteni az egyes szerkezeti egységek kapcsolatát,
• látványosabbá válik egy beruházás prezentációja,
• gyorsabb döntéshozatal érhető el,
• professzionálisabb megjelenést biztosítanak kiállításokon és tárgyalásokon.

Különösen igaz ez olyan összetett rendszerek esetében, mint a napelemparkok, ahol több száz vagy akár több ezer szerkezeti elem alkot egy egységes rendszert.

Napelempark makettek gyártása a gyakorlatban

Partnerünk minden projektjéhez egyedi méretarányos makettet rendel. A feladat nem pusztán az alkatrészek 3D nyomtatása, hanem egy komplett gyártási folyamat lebonyolítása.

Projektjeink jellemzően tartalmazzák:

• CAD modellek előkészítését,
• a makett elemeinek gyárthatósági optimalizálását,
• FDM gyártásra történő áttervezést,
• szükséges szerelési megoldások kialakítását,
• gravírozott plexitalp beszerzését,
• az összes alkatrész legyártását,
• teljes összeszerelést és minőségellenőrzést,
• biztonságos csomagolást.

Az ügyfél így egy teljesen kész, azonnal használható bemutató makettet kap.

FDM vagy MSLA? A megfelelő technológia kiválasztása

A makettek gyártásánál számos 3D nyomtatási technológia szóba jöhet, azonban ekkora méretű modellek esetében az FDM bizonyul a leggazdaságosabb és legpraktikusabb megoldásnak. (A két technológia működéséről bővebben egy korábbi cikkünkben olvashat: Hogyan működik a 3D nyomtató?)

Nagy méretű alkatrészek gazdaságos gyártása

Egy tipikus napelempark makett befoglaló mérete megközelítőleg 800 × 400 mm. Ekkora méretet egyetlen nyomtató sem képes egy darabban elkészíteni, ezért a modellt számos kisebb elemre bontjuk. Ez nemcsak a nyomtatást teszi lehetővé, hanem jelentősen csökkenti a selejt kockázatát is.

Kiváló mechanikai tulajdonságok

A makettek gyakran utaznak ügyféltalálkozókra, szakkiállításokra, konferenciákra és beruházói prezentációkra, ezért fontos, hogy az egyes elemek megfelelő szilárdsággal rendelkezzenek. A legtöbb projekt esetében PLA és PETG anyagokat alkalmazunk (a két anyag közti választásról bővebben itt írtunk: 3D nyomtatás alapjai) — a PLA kiváló felületi minőséget biztosít, míg a PETG nagyobb ütésállóságot nyújt azoknál a modelleknél, amelyek gyakori szállításnak vannak kitéve.

Mit jelent a “jelleghelyes” megjelenítés?

Sokan azt gondolják, hogy egy makettnek minden egyes csavart, szegecset és kötőelemet tartalmaznia kell. Valójában ez sem műszakilag, sem vizuálisan nem lenne célszerű: az FDM technológia rétegvastagsága és fúvókaátmérője természetes korlátokat jelent, egy több milliméteres valós csavarfej méretarányosan gyakran csupán néhány tized milliméter lenne — ez már nem nyomtatható megbízhatóan.

Ezért a cél nem az abszolút geometriai másolat elkészítése, hanem a jelleghelyes modell, amely:

• visszaadja a szerkezet karakterét,
• pontosan bemutatja az elrendezést,
• jól érzékelteti az arányokat,
• professzionális vizuális megjelenést biztosít.

Ez az a részletességi szint, amely üzleti prezentációkhoz a legjobb kompromisszumot nyújtja.

Alkatrészgyártás makett-léptékben: 50–60 elem egy összeállításban

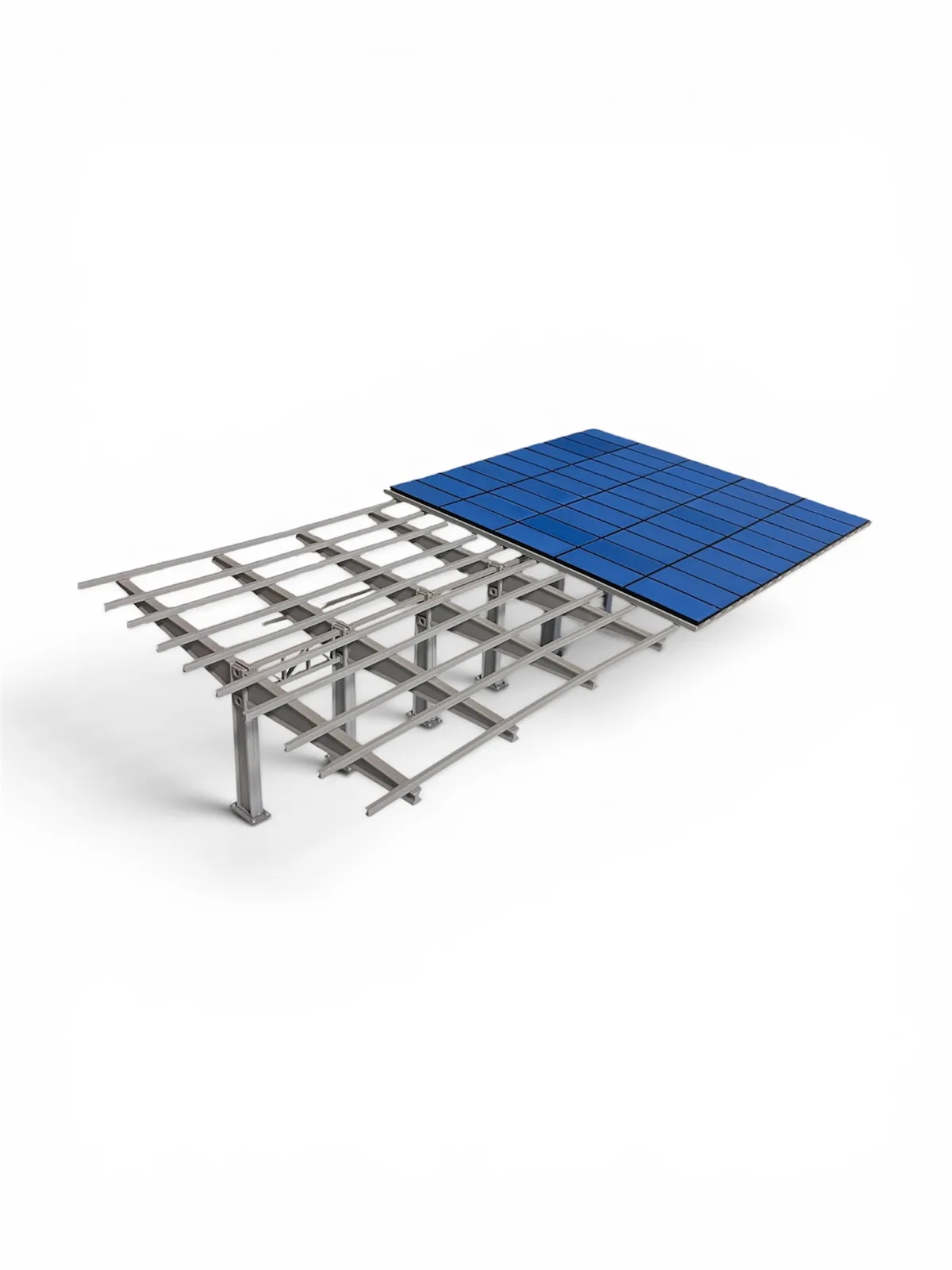

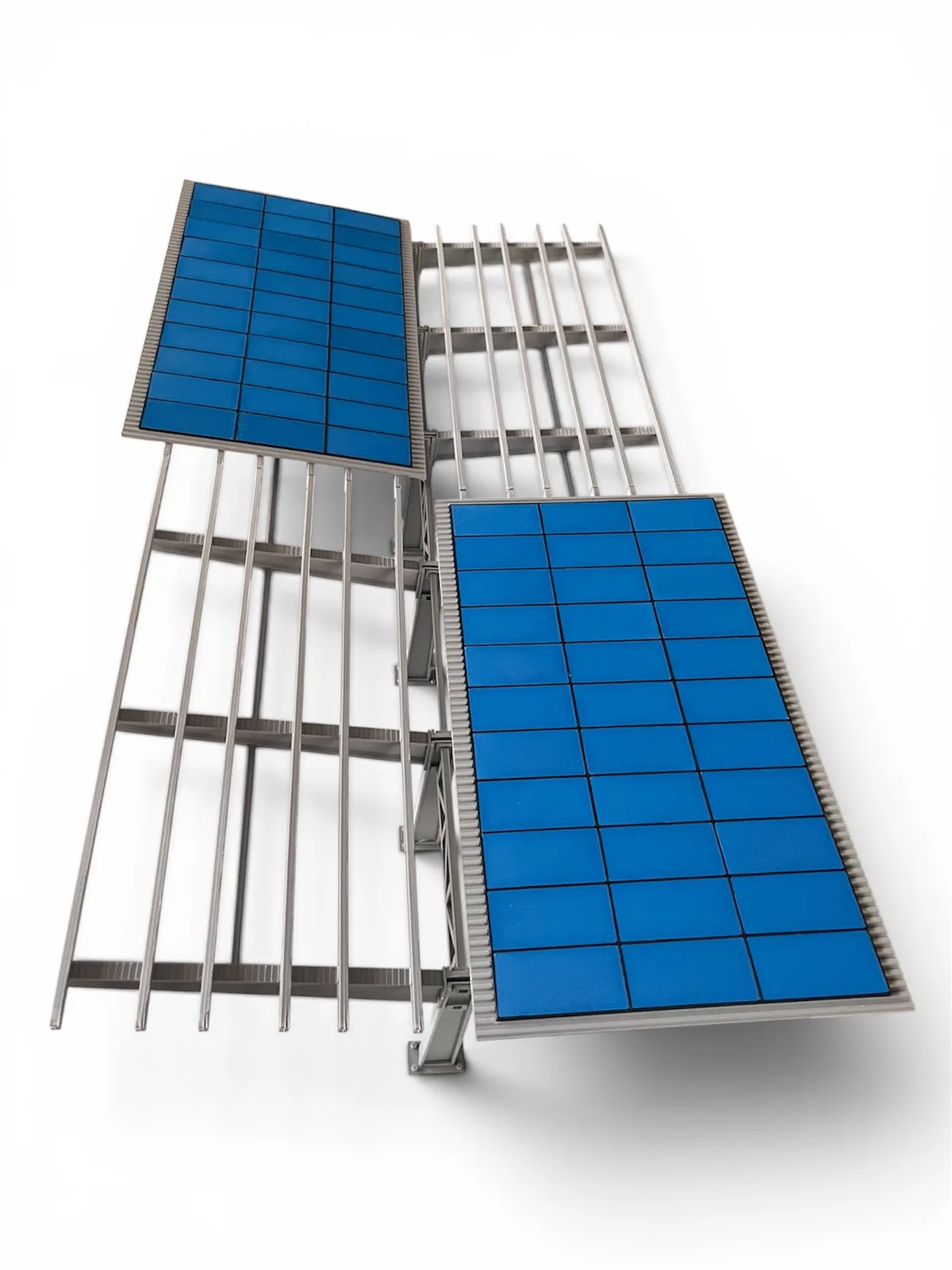

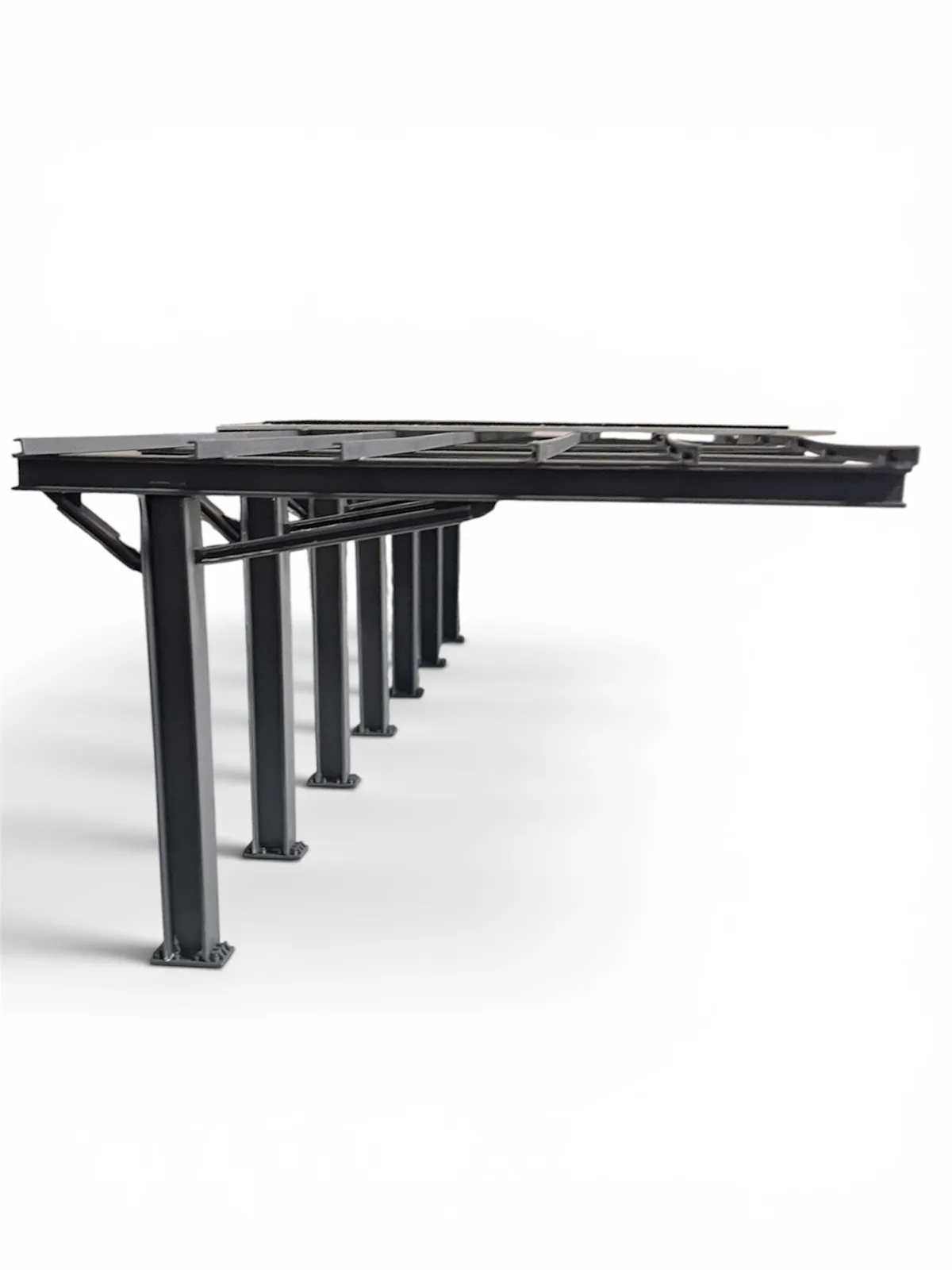

Egy-egy napelempark makett rendkívül összetett szerkezet: jellemzően 50–60 különálló elem, több száz ragasztási felület, számos pozicionáló csatlakozás, külön alaplemez és gravírozott plexitalp alkotja a végleges összeállítást. Ez már sokkal inkább hasonlít egy kis sorozatú alkatrészgyártás projektre, mint egy hagyományos makettépítésre — minden alkatrész önálló gyártási egységként készül el.

Az ipari alkatrészgyártás egyik alapelve az összeszerelhetőség, és ugyanez igaz a makettekre is. Minden egyes elem külön rögzítési pontot kap, amit már a CAD tervezés során kialakítunk — ez gyorsabb szerelést, pontosabb pozicionálást, kisebb ragasztási hibát és egyszerűbb javíthatóságot biztosít.

Néhány projekt esetében a makett geometriája olyan összetett, hogy külön pozícionáló jigekre, egyedi szerelő sablonokra is szükség van. Ezek segítségével minden elem pontos helyre kerül, garantálható az ismételhetőség, és csökken az emberi hibák száma — ugyanaz a módszer, amelyet az ipari szerelősorokon is alkalmaznak, ahol a gyártási pontosság elsődleges szempont.

Professzionális összeszerelés, minőségellenőrzés és szállítás

Egyetlen makett elkészítése akár egy teljes munkahétig is eltarthat — a projekt számos egymásra épülő folyamatból áll: tervezés, gyárthatósági optimalizálás, 3D nyomtatás, utómunka (tisztítás, sorjázás), összeszerelés és teljes körű minőségellenőrzés.

Az elemek rögzítésére jellemzően kétkomponensű cianoakrilát ragasztót alkalmazunk, amely gyors kötést, nagy szilárdságot, minimális hézagot és tartós kapcsolatot biztosít. Az összeszerelés során minden alkatrészt ellenőrzünk, így a kész makett stabil és esztétikus lesz.

A szállítás legalább olyan fontos, mint maga a gyártás: a kész makettek számos vékony szerkezeti elemet tartalmaznak, ezért ügyfelünk minden maketthez egyedi tárolódobozt használ, amely csökkenti a rezgéseket, védi az érzékeny elemeket és biztosítja a biztonságos mozgatást.

Mikor jön képbe a 3D szkennelés, visszamodellezés vagy MSLA?

Nem minden projekt indul CAD modellekkel. Előfordul, hogy csak egy meglévő alkatrész vagy egy korábbi makett áll rendelkezésre — ilyenkor 3D szkennelés és visszamodellezés segítségével készítjük el az új digitális modellt: digitalizáljuk a meglévő geometriát, CAD modellt készítünk, optimalizáljuk a gyárthatóságot, majd elkészítjük az új makettet. Egy korábbi projektünkben, a VW Golf 2 gázkar újragyártásánál, pontosan ezt az utat jártuk végig egy kifutott alkatrész pótlásához.

Az MSLA technológia ezzel szemben rendkívül nagy felbontást kínál, ami elsősorban apró figurák, finom díszítőelemek és kis méretű részletek gyártásánál előnyös. Nagy méretű ipari maketteknél az FDM nyújtja a legjobb ár–érték arányt, de a két technológia szükség esetén kombinálható is: a nagy szerkezeti elemek FDM technológiával, a különösen apró részletek pedig MSLA eljárással készülhetnek.

Összegzés

A méretarányos ipari makettek napjainkban nem csupán látványos bemutatóeszközök, hanem hatékony kommunikációs és értékesítési támogatást nyújtanak a vállalatok számára. Egy ipari makett elkészítése jóval túlmutat magán a 3D nyomtatáson: mérnöki szemléletre, gyárthatósági ismeretekre, szereléstechnikai tapasztalatra és megfelelő anyagválasztásra egyaránt szükség van.

Ha Önnek is szüksége van professzionális, méretarányos makettre napelempark, gyártósor, gépészeti berendezés vagy egyedi ipari fejlesztés bemutatásához, kérjen ajánlatot alkatrészgyártási szolgáltatásunkra — a teljes folyamatot vállaljuk a CAD modellek előkészítésétől az összeszerelésen és minőségellenőrzésen át egészen a biztonságos csomagolásig.
