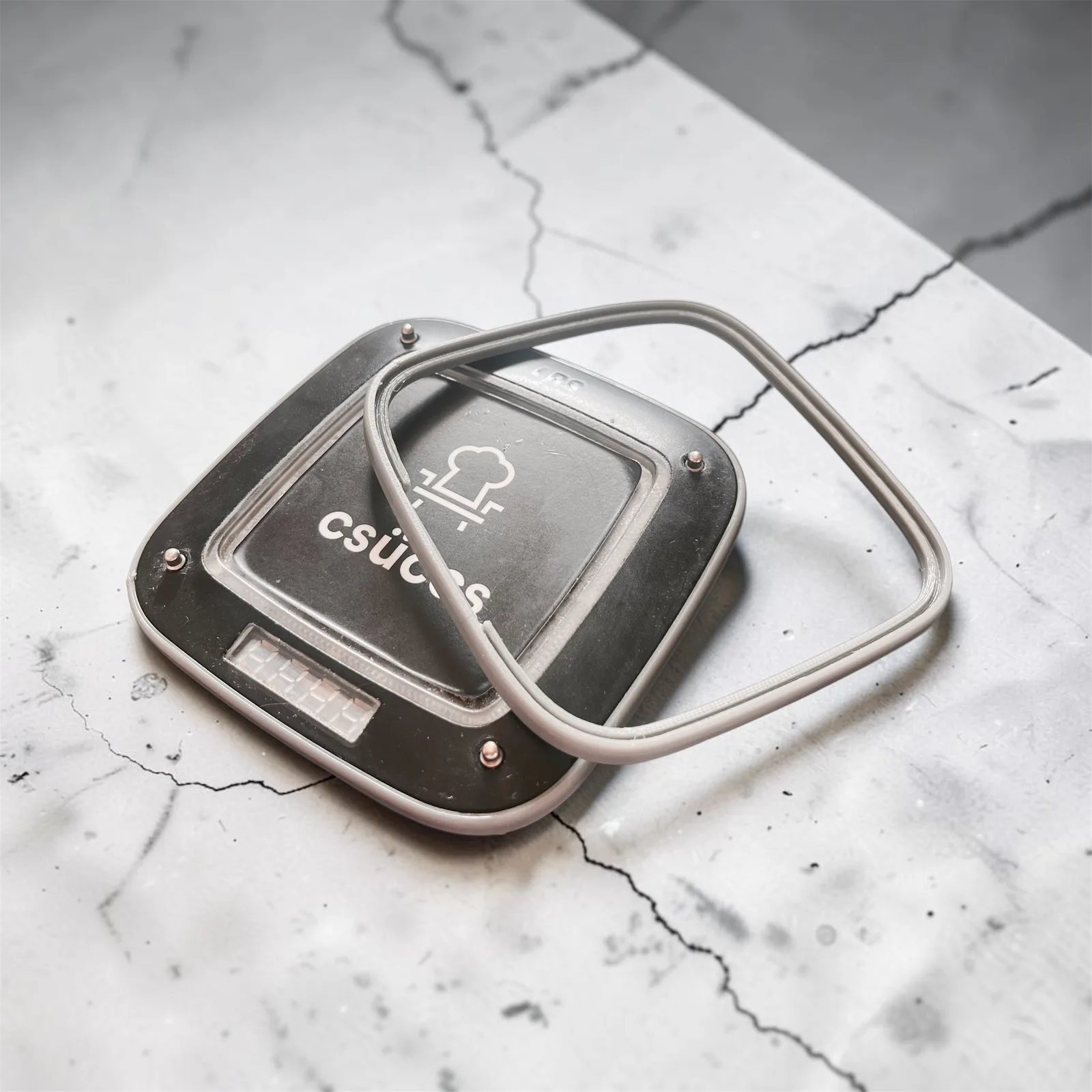

Étteremi csipogók gumikeretének újragyártása TPU 3D nyomtatással

Az ipari és üzleti környezetben gyakran előfordul, hogy egy teljesen jól működő berendezés használhatatlanná válik egyetlen apró alkatrész meghibásodása miatt — különösen olyan elektronikai eszközöknél, amelyekhez a gyártó nem árul külön pótalkatrészt, csak komplett készüléket. Pontosan ezzel a problémával kereste meg csapatunkat egy éttermet üzemeltető ügyfelünk: az asztali rendelésjelző csipogóik gumikerete az évek során elöregedett és elszakadt, így már nem védte megfelelően az elektronikát a kiömlő italoktól és egyéb szennyeződésektől. A megoldást egy FDM technológiával készült TPU 3D nyomtatott pótalkatrész jelentette, amely költséghatékonyan kiváltotta a gyárilag nem beszerezhető gumikeretet.

A probléma: egy pár grammos alkatrész miatt teljes készüléket kellene cserélni

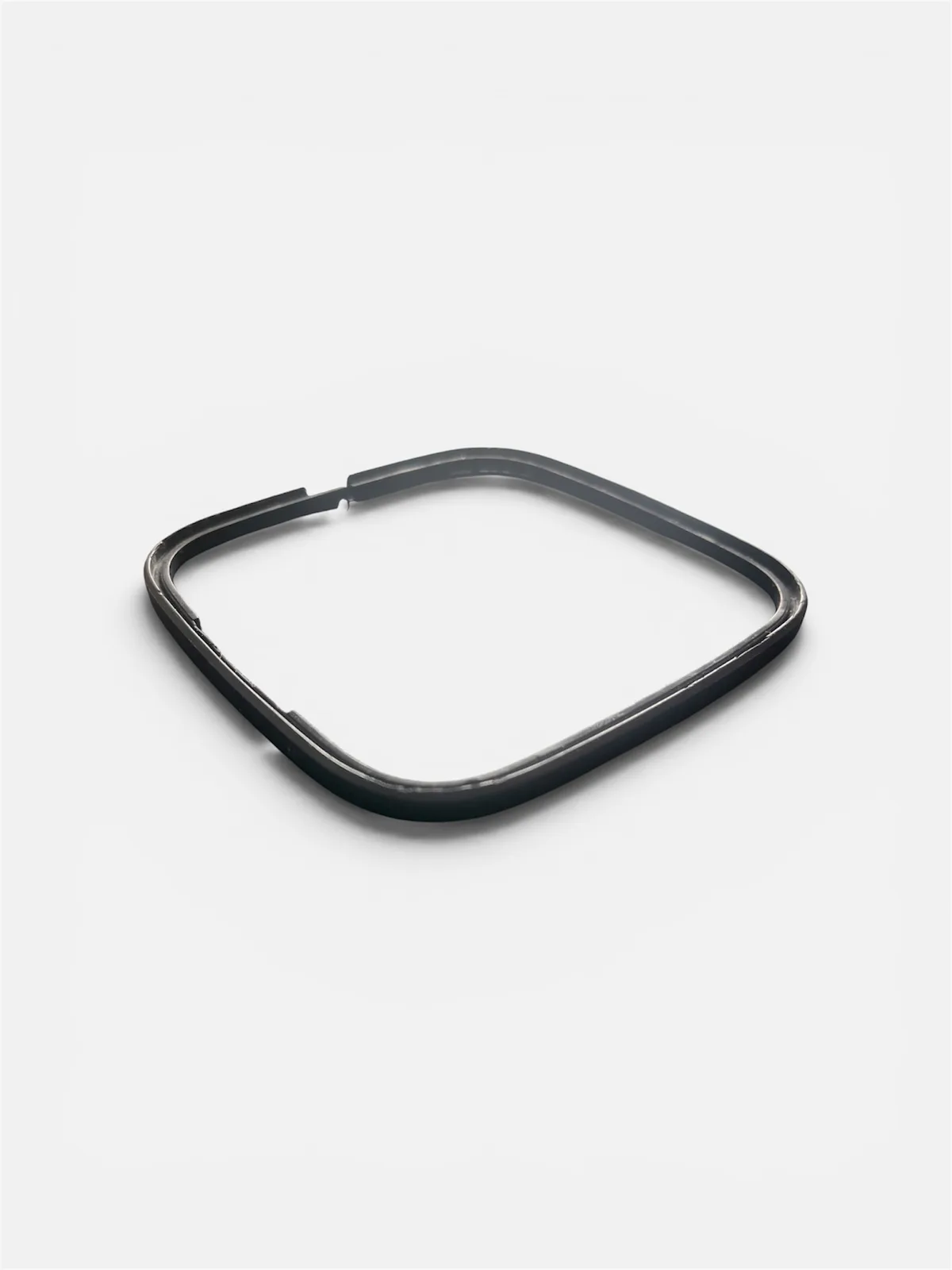

A csipogók gumikerete több helyen elszakadt, elveszítette rugalmasságát, és már nem zárta megfelelően a készülék házát — folyadék juthatott volna az elektronikába, ami akár a teljes eszköz meghibásodásához is vezethetett volna. Mivel a gyártó kizárólag komplett új csipogókat kínált, a teljes csere jelentős költséget jelentett volna az ügyfélnek, miközben valójában egy néhány grammos gumialkatrész ment tönkre. Ez tipikus példája annak, amikor az egyedi alkatrészgyártás gazdaságosabb és fenntarthatóbb megoldást kínál, mint a gyári utánpótlás hiányában javasolt teljes csere.

Hagyományos gyártástechnológiával — fröccsöntő szerszámmal — egy ekkora, kis darabszámú alkatrész előállítása nem lett volna gazdaságos: a szerszámköltség és az átfutási idő egyszerűen nem térült volna meg néhány darabra. A 3D nyomtatás ezzel szemben szerszám nélkül, gyors fejlesztési ciklussal teszi lehetővé, hogy akár egyetlen darab is megérje — ebben a projektben néhány darabos sorozatra volt szükség, amihez az additív gyártás volt a kézenfekvő választás.

Visszamérés a 3D szkennelés helyett

Minden ilyen projekt első lépése az eredeti alkatrész digitális rekonstrukciója, amire jellemzően két út vezet: 3D szkennelés vagy mérések alapján történő visszamodellezés. Sokan automatikusan a szkennelést tekintik alapértelmezettnek, ez azonban nem minden esetben indokolt — ahogy egy korábbi projektünkben, a VW Golf 2 gázkar újragyártásánál is bemutattuk, a módszer megválasztása mindig az alkatrész geometriájától függ. Jelen esetben a gumikeret egyszerű, jól mérhető méretekkel és szabályos geometriával rendelkezett, ezért elegendő volt a mintadarabot és a sérült alkatrészt precíziós mérőeszközökkel visszamérni — ez gyorsabb és olcsóbb volt, mint egy teljes szkennelési folyamat lett volna. Bonyolultabb, organikus felületű vagy erősen deformálódott alkatrészeknél viszont a szkennelés jelentősen felgyorsítja a fejlesztést; minden esetben azt a módszert választjuk, amelyik a legjobb ár-érték arányt biztosítja.

FDM TPU vagy MSLA elasztikus gyanta?

A gumiszerű alkatrészek gyártására két irány merült fel: FDM TPU vagy MSLA elasztikus gyanta. Az MSLA technológiáról és az FDM-hez viszonyított különbségeiről egy korábbi cikkünkben már részletesen írtunk — kiváló felbontást, rendkívül sima felületet és finom részletreprodukálást biztosít, és rugalmas gyanták is elérhetők hozzá. Tapasztalataink szerint azonban a jelenleg elérhető elasztikus gyanták hosszabb idő alatt hajlamosak ridegedni, keményedni és veszíteni a rugalmasságukból — egy éttermi környezetben, ahol az alkatrész folyamatos mechanikai igénybevételnek van kitéve, ez komoly hátrányt jelentett volna.

Ezért FDM technológiával nyomtatott TPU alapanyag mellett döntöttünk: kiváló rugalmasság, magas kopásállóság, jó szakítószilárdság és hosszú élettartam jellemzi, ismételt deformáció mellett is megőrzi a tulajdonságait. Az éttermi csipogók esetében ezek a szempontok fontosabbak voltak, mint az extrém felületi minőség — az FDM TPU tartós, költséghatékony és gyorsan gyártható kompromisszumot biztosított.

A fejlesztési folyamat

1. Felmérés

Átvettük a mintakészüléket és a sérült gumialkatrészt, majd megvizsgáltuk a sérüléseket, a rögzítési pontokat, az illeszkedést és a funkcionális követelményeket.

2. CAD modell és validációs darab

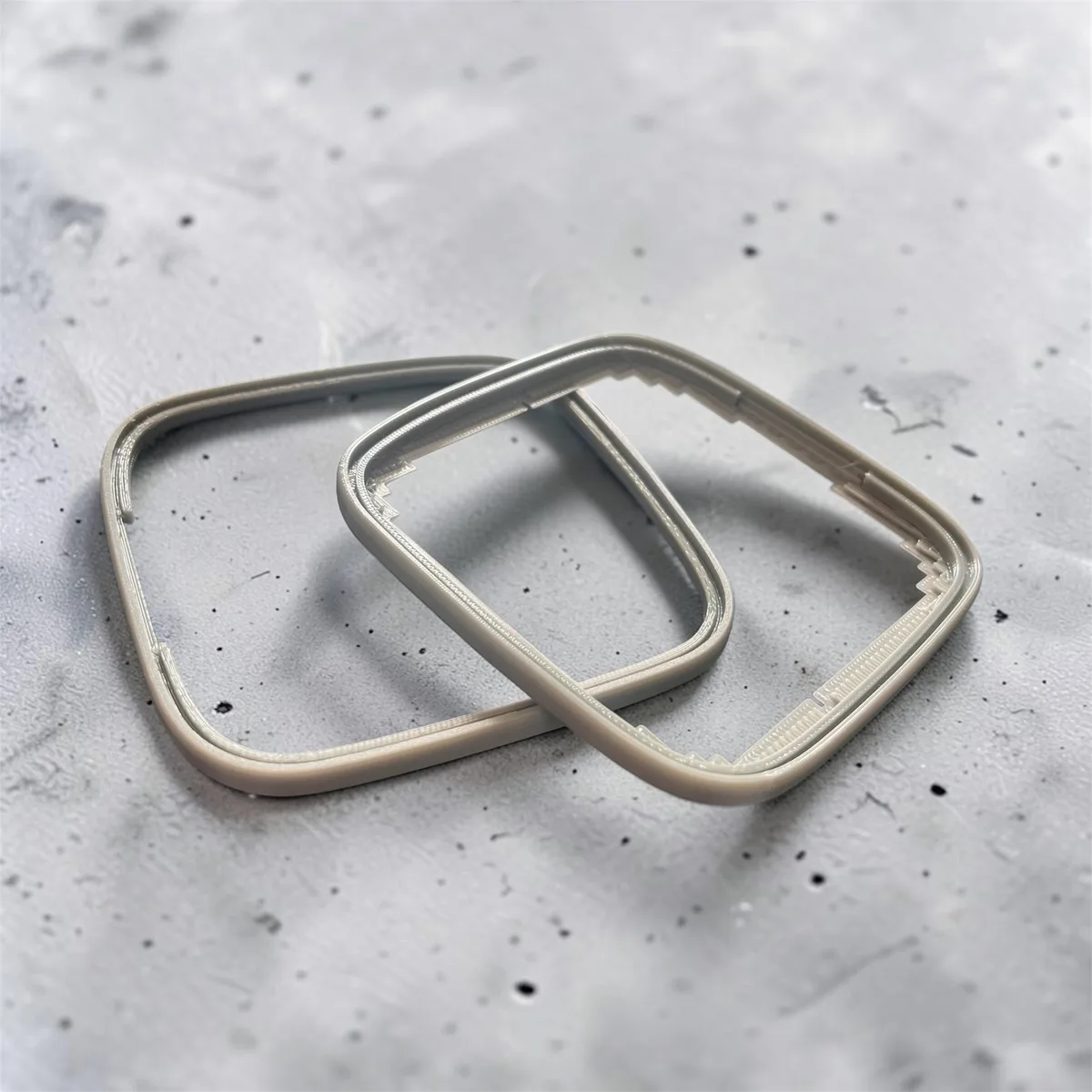

A visszamért méretek alapján elkészült az új CAD modell. Mielőtt a sorozatgyártás elindult volna, kinyomtattunk egy első validációs darabot, hogy ellenőrizzük az illeszkedést, a szerelhetőséget és a funkcionális működést — ez a lépés jelentősen csökkenti annak kockázatát, hogy egy teljes széria hibás mérettel készüljön el.

3. Kis szériás gyártás

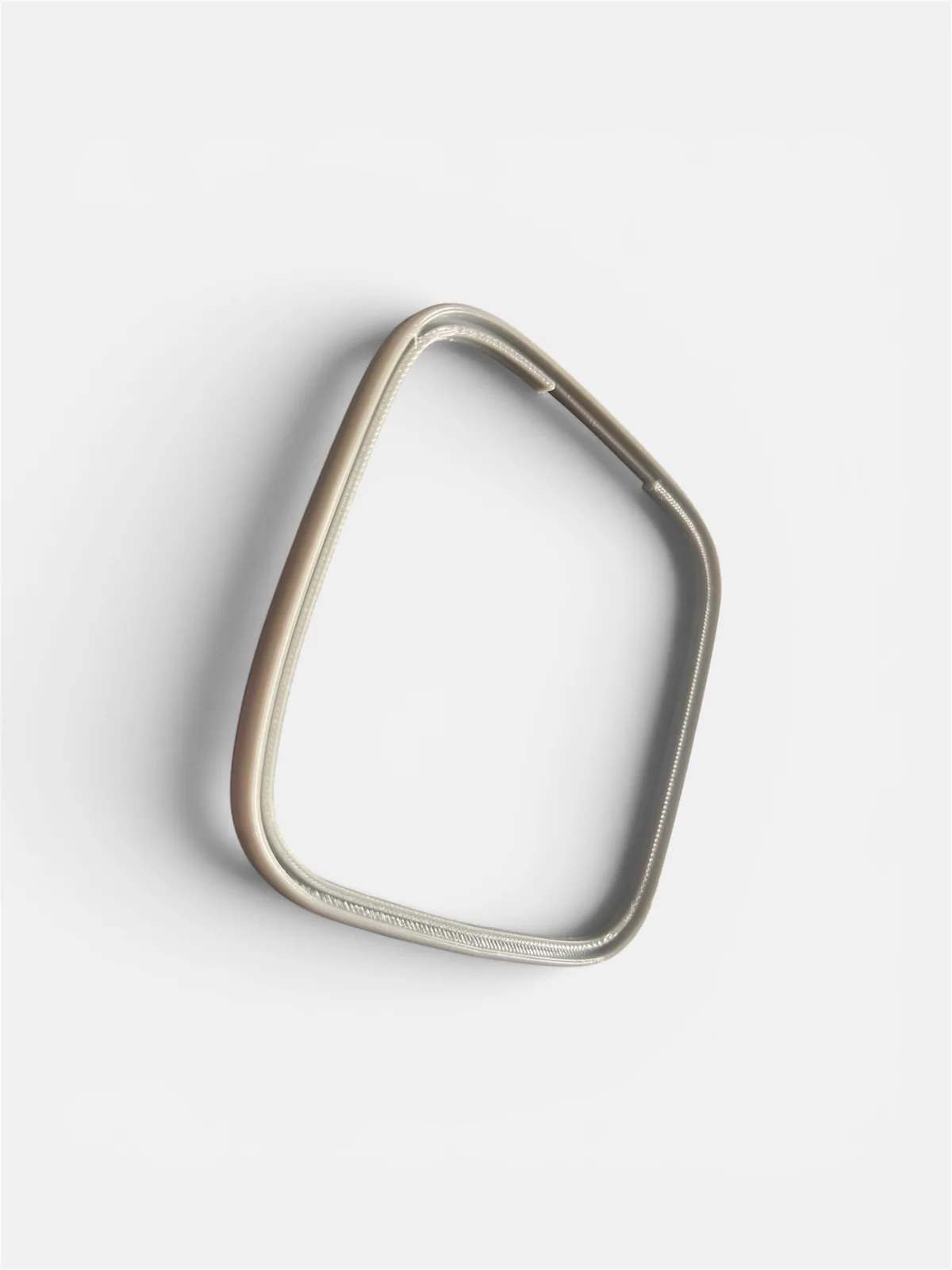

A sikeres próba után elkészítettük az első kisebb szériát, így az ügyfél valós üzemi körülmények között tudta tesztelni az új alkatrészeket — ez különösen fontos, amikor egy alkatrész folyamatos mechanikai igénybevételnek van kitéve, és napi használatban, hosszú távú megbízhatósággal kell dolgoznia.

Mikor éri meg 3D nyomtatott pótalkatrészt gyártani teljes csere helyett?

Sok vállalkozás úgy gondolja, hogy a 3D nyomtatás kizárólag prototípusok készítésére alkalmas — valójában egyre több iparág (gépipar, automatizálás, élelmiszeripar, logisztika, karbantartás, vendéglátás) használja végfelhasználói alkatrészek gyártására is. Különösen akkor jelent nagy előnyt, amikor megszűnt a gyári alkatrész-utánpótlás, túl drága vagy hónapokig tart az eredeti beszerzése, és csak kis darabszámra van szükség. Emellett fenntarthatósági szempontból is jelentős előnyt jelent: egy néhány grammos alkatrész meghibásodása miatt nem kell elektronikai hulladékot termelni vagy egy egyébként működő készüléket leselejtezni.

Összegzés

Az étteremi csipogók gumikeretének cseréje elsőre apró feladatnak tűnhetett, azonban megfelelő mérnöki megközelítéssel — precíziós visszaméréssel, tudatos anyagválasztással és validációs lépésekkel — sikerült egy tartós, költséghatékony és gyorsan gyártható pótalkatrészt létrehozni ott, ahol a gyártó csak a teljes készülék cseréjét kínálta. Ha Önnek is van olyan berendezése, amelyhez már nem beszerezhető gyári pótalkatrész, vagy egyedi műanyag, gumiszerű alkatrészre van szüksége, kérjen ajánlatot alkatrészgyártási szolgáltatásunkra — a felméréstől a digitális modellen át a kész, kis szériás gyártásig végigvisszük a folyamatot.
