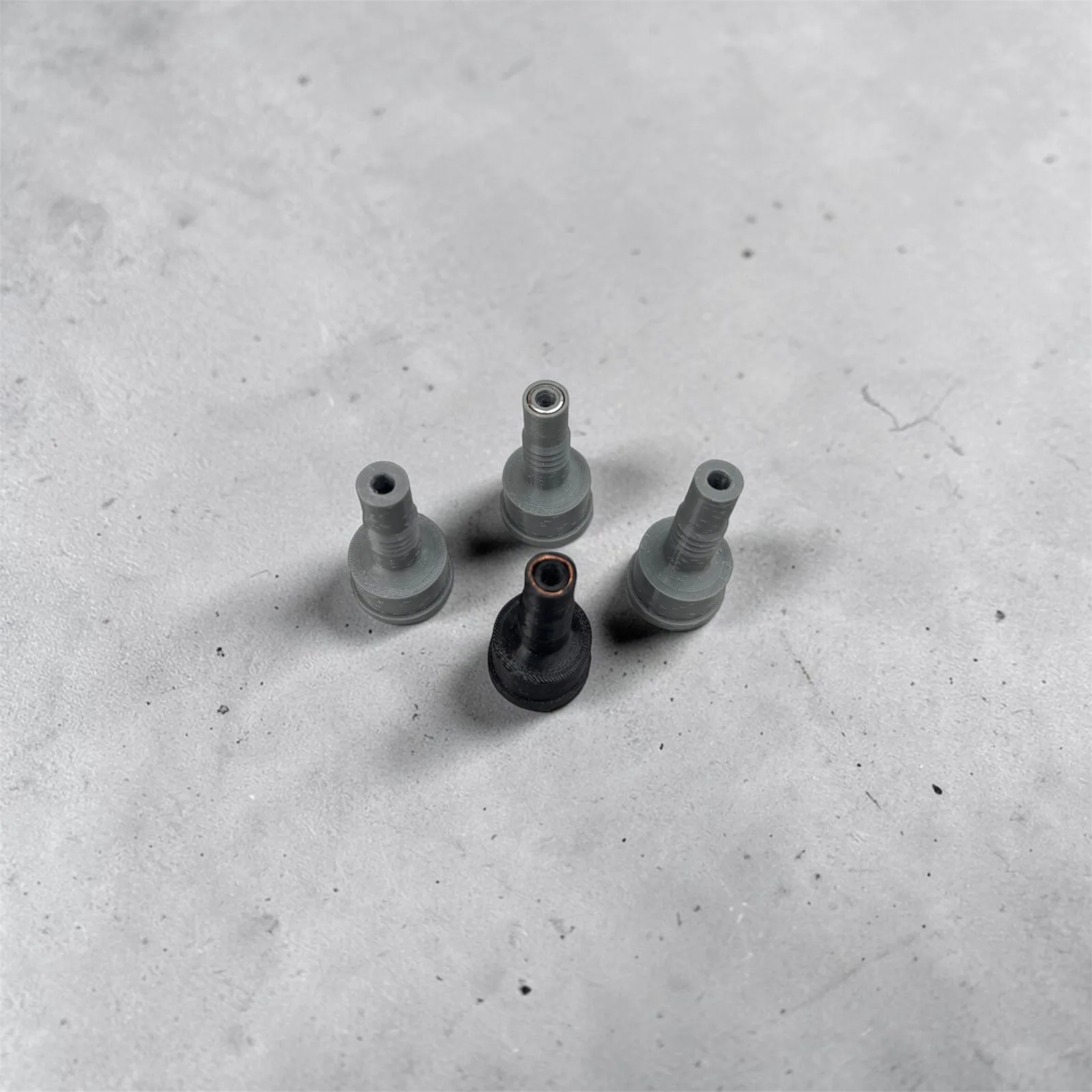

Vegyszerálló csőadapter újragyártása hibrid PETG-réz betétes 3D nyomtatással

Egyetlen apró műanyag alkatrész visszatérő meghibásodása is jelentős leállást és komoly károkat okozhat — különösen ott, ahol folyamatos vegyszerterhelés, mechanikai igénybevétel és az anyag öregedése egyszerre van jelen. Egy ilyen problémával kereste meg mérnöki irodánkat egyik ügyfelünk: első ránézésre egy egyszerű műanyag csőadapter pótlásáról volt szó, a valóság azonban ennél jóval összetettebb volt. A professzionális alkatrészgyártás, a mérnöki visszamodellezés és az ipari FDM technológia megfelelő szemlélettel olyan problémákat is megold, amelyekre a hagyományos alkatrész-utángyártás nem kínál választ.

A probléma: amikor egy apró alkatrész komoly károkat okoz

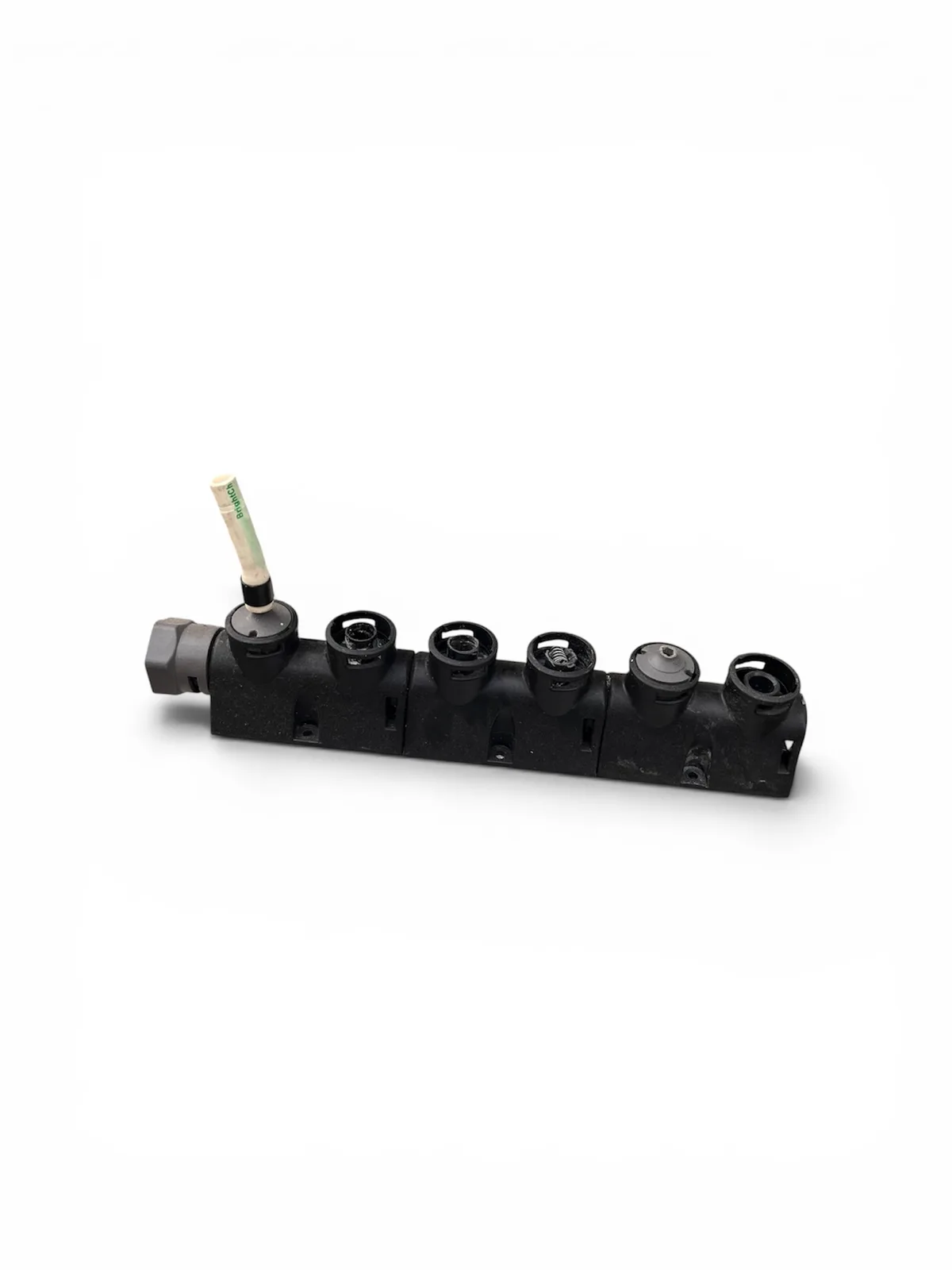

Ügyfelünk egy mosodában üzemelő vegyszeradagoló rendszerhez keresett tartós megoldást. A rendszer szíve egy folyadékelosztó hub, amelyhez több csőadapter csatlakozik — ezek folyamatosan agresszív vegyszerekkel érintkeznek, mechanikai terhelést és nyomást kapnak, és hosszú időn át üzemelnek. Az eredeti fröccsöntött adapterek idővel elveszítették mechanikai tulajdonságaikat: a vegyszerek fokozatosan rontották az anyagszerkezetet, amely rideggé vált.

A meghibásodás minden esetben ugyanazon a ponton jelentkezett: a csőadapter nyaki része törött le. Ezzel megszűnt a tömítés, a vegyszer a berendezésből kijutott, a rendszert azonnal le kellett állítani.

Miért nem jelentett megoldást az eredeti alkatrész cseréje?

Első gondolatként felmerül az eredeti alkatrész beszerzése. Itt azonban két probléma is jelentkezett. A csatlakozófejek külön nem voltak beszerezhetők — sok esetben csak a komplett elosztóegységet lehetett volna megvásárolni, ami jelentősen megnövelte volna a javítás költségét. (Ez a fajta helyzet, amikor a szerszámkészítés vagy a komplett egység cseréje aránytalanul drága egyetlen kis alkatrészhez képest, gyakoribb, mint gondolnánk — részletesebben is írtunk róla.) Másrészt, még ha sikerült volna is eredeti alkatrészt beszerezni, a geometria, az anyag és a vegyszerterhelés nem változott volna — az új alkatrész néhány év múlva ugyanott törne el újra. A cél tehát nem egyszerű pótlás volt, hanem egy tartósabb konstrukció kifejlesztése.

A kihívás: miért nem elég egy egyszerű 3D nyomtatott másolat

Sokan úgy gondolják, elég lemásolni az alkatrészt és kinyomtatni — az ipari gyakorlat ennél összetettebb. Ebben az esetben több komoly kihívással kellett szembenézni egyszerre:

• Rendkívül vékony falvastagság. A kritikus nyaki részen az eredeti falvastagság mindössze 2–3 mm volt, a geometrián pedig nem lehetett változtatni, mert az adapternek pontosan illeszkednie kellett a meglévő rendszerhez.
• Mechanikai szilárdság. Az adapter hajlító igénybevételt kap, belső nyomás alatt dolgozik, és folyamatos csőfeszítés éri — egy hagyományos FDM másolat ezen a ponton hosszú távon nem biztosított volna megfelelő biztonságot.
• Vegyszerállóság. Az alapanyagnak ellen kellett állnia az alkalmazott vegyszereknek — nem minden műanyag alkalmas erre.
• A réz nem érintkezhetett a vegyszerrel. Első ötletként felmerülhetett volna egy egyszerű rézcsöves megerősítés, de az alkalmazott vegyszerek rézzel nem érintkezhetnek — a rézbetétet tehát teljes mértékben el kellett szigetelni.

Visszamodellezés: pontos méretfelvétel és CAD-tervezés

Mivel gyári CAD-modell nem állt rendelkezésre, az első lépés az alkatrész digitalizálása volt: pontos méretfelvétel, majd a teljes CAD-modell felépítése — ennél a geometriánál (egyszerű, forgásszimmetrikus csatlakozófej) a hagyományos mérőeszközös visszamodellezés is elegendő pontosságot adott, bonyolultabb, szabadformájú alkatrészeknél viszont 3D szkennelést szoktunk támogató eszközként bevonni, ahogy azt korábbi projektjeinkben — egy VW Golf 2 gázkarjánál vagy egy motorkerékpár ködlámpatartójánál — is tettük. Ebben a projektben a visszamodellezés nem csupán másolást jelentett: a cél egy jobb alkatrész megtervezése volt.

Anyagválasztás: miért PETG és FDM technológia mellett döntöttünk

Bár számos additív gyártási eljárás létezik — például MSLA, SLS vagy MJF —, ebben az alkalmazásban az FDM bizonyult a legjobb választásnak. A PETG kiváló vegyszerállóságot biztosít, emellett az egyik legjobb rétegtapadási tulajdonságokkal rendelkező FDM alapanyag. Megfelelő nyomtatási paraméterek mellett vízzáró alkatrészek is előállíthatók belőle, ezért ideális választás volt a folyadékot szállító rendszerhez.

A valódi innováció: hibrid alkatrészkialakítás rézbetéttel

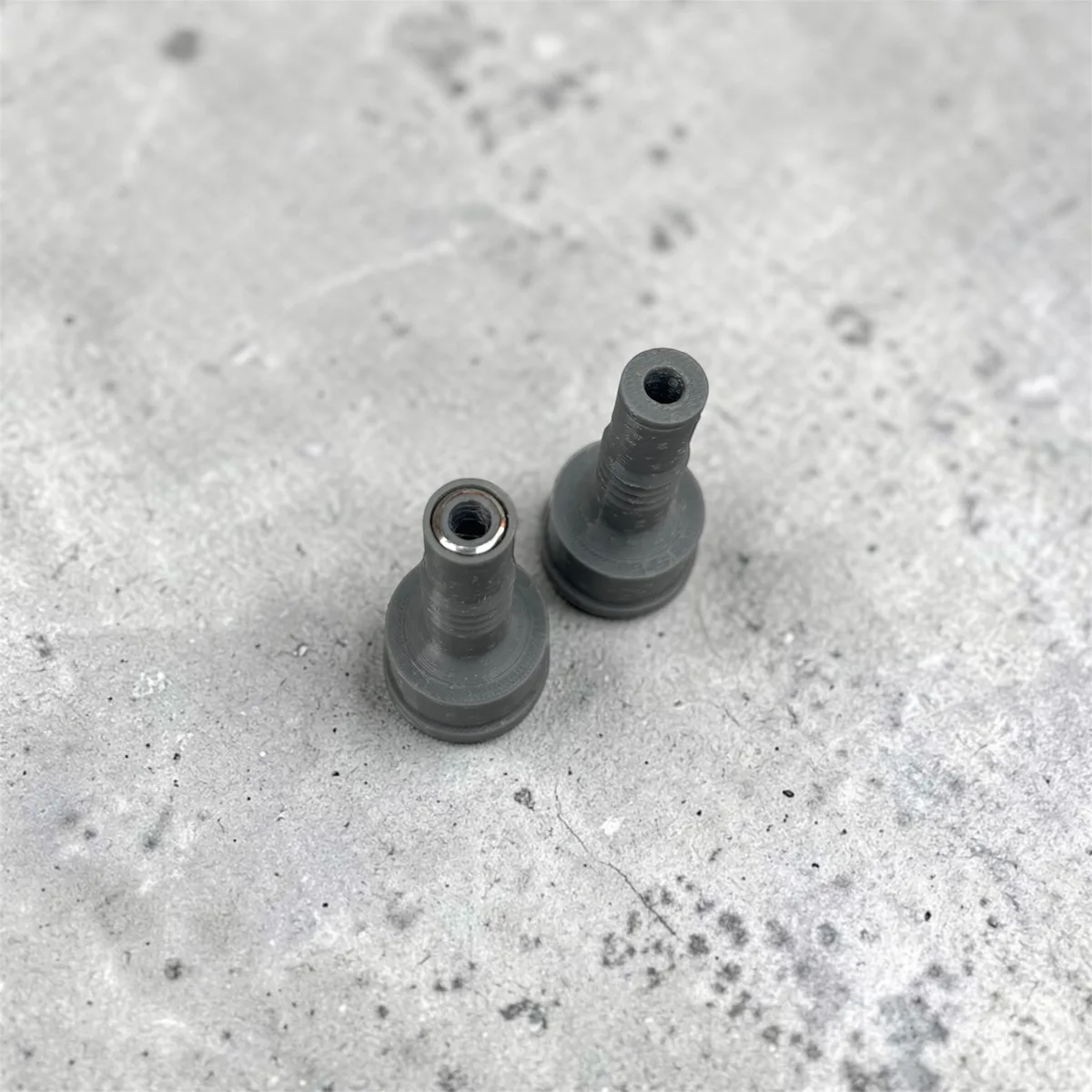

A projekt legfontosabb része nem maga a 3D nyomtatás volt, hanem az új konstrukció. Ahelyett, hogy egyszerűen lemásoltuk volna az eredeti alkatrészt, teljesen új megerősítési koncepciót dolgoztunk ki: a kritikus nyaki részt belül üregesítettük, ebbe pedig egy pontos méretre gyártott rézcső-betét került. A legfontosabb szempont az volt, hogy a réz sem kívülről, sem belülről ne érintkezzen a vegyszerrel — a betétet teljes egészében PETG veszi körül, így a folyadék kizárólag műanyag felülettel találkozik, miközben a belső fémmerevítés jelentősen növeli a szerkezet szilárdságát.

A megerősítés nem utólag kerül az alkatrészbe: a nyomtatási folyamat egy előre meghatározott pontján behelyezzük a rézbetétet, majd a nyomtatást folytatva a PETG teljesen körbezárja azt. Ennek eredményeként a betét az alkatrész szerves részévé válik, nem tud elmozdulni, nem lazul ki, és a vegyszerrel sem kerül kapcsolatba.

Az eredmény: hosszabb élettartam és nagyobb üzembiztonság

Az új kialakítás számos előnyt biztosított: jelentősen megnövelt mechanikai szilárdságot, vegyszerálló felületet, hosszabb várható élettartamot és gyors újragyárthatóságot — és mivel az adapterek külön cserélhetők, nincs többé szükség a komplett elosztóegység cseréjére egyetlen meghibásodó alkatrész miatt.

Összegzés

Ez a projekt jól mutatja, hogy az ipari 3D nyomtatás valódi értéke nem önmagában a gyártási technológiában rejlik, hanem a mögötte álló mérnöki tervezésben. A visszamodellezés, a megfelelő alapanyag-választás és a hibrid szerkezet kialakítása együtt olyan alkatrészt eredményezett, amely tartósabb és üzembiztosabb az eredeti gyári megoldásnál — hasonlóan ahhoz, ahogyan egy motortéri gázkar újragyártásánál is egy célzottan megerősített anyagválasztással haladtuk meg az eredeti alkatrész teljesítményét.

Ha vállalatánál is rendszeresen okoznak problémát elöregedő, már nem beszerezhető vagy ismétlődően meghibásodó műanyag alkatrészek, nem feltétlenül az eredeti alkatrész újbóli legyártása a legjobb megoldás. Kérjen ajánlatot egyedi alkatrészek gyártására — mérnöki csapatunk a felméréstől a sorozatgyártásig végigkíséri projektjét alkatrészgyártási szolgáltatásunk keretében.
